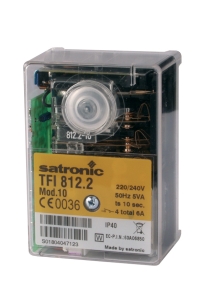

A Honeywell Company TFI 812
Coffret de contrôle
automatique pour brûleurs
au gaz
Pour brûleurs atmosphériques au gaz 2 allures
Possibilités de détection de flamme:
- Sonde d'ionisation
- Détecteur infrarouge de vascillation
de flamme
DOMAINE D'APPLICATION
Les coffrets de contrôle automatiques pour brûleurs au
gaz TFI 812.2 commandent et surveillent les brûleurs
atmosphériques au gaz. Ils sont homologués d'après
DIN 4788 3ème partie, édition 04.89 et norme européene
EN 298. Ils sont également appropriés pour les brûleurs
au gaz à air pulsé sur les générateurs d’air chaud en poste TYPES DE COFFRETS
Fixe, suivant DIN 4794.
Les boîtiers sont protégés contre les sous-tensions. Si la TFI 812.2 Mod. 5 Temps de sécurité nominal 5 sec.
tension est inférieure à la valeur minimum autorisée, le Temps de préallumage env. 15 sec.
coffret interrompt le fonctionnement et un redémarrage selon les directives pour les
automatique n'est pas possible. De ce fait, toute l'installation coffrets gaz.
est protégée contre les sous-tensions. TFI 812.2 Mod. 10 Temps de sécurité nominal 10 sec.
L'amplificateur de flamme est protégé contre le retour Temps de préallumage env. 10 sec.
d'étincelle d'allumage de courte durée par la sonde selon les directives pour les
d'ionisation. coffrets gaz.
Le FR 870 (Art. No 70700) est une commande de réarme- TFI 812.2 B Mod. 5 dito – sans Temps de préallumage
ment à distance adaptable sur le coffret. TFI 812.2 B Mod. 10 dito – sans Temps de préallumage
Le coffret de contrôle automatique pour brûleur au gaz
TFI 812 Mod 5 remplace le TFI 712F de même que le
TFI 812 Mod 10 remplace le TFI 712.
Il n'est pas nécessaire de changer le socle ni le câblage. La DESCRIPTION TECHNIQUE
différence de hauteur peut être compensée par une rallonge
(Art No 70601). Tension d’alimentation 220 / 240V (-15... +10%)
La différence entre le TFI 812.1 et le TFI 812.2 est que le 50 Hz ( 40 - 60 Hz)
dernier est équipé d'un contrôle contre les sous-tensions. Protection 10 A rapide
Sinon, les fonctions et l'utilisation sont identiques. 6 A temporisé
Consommation propre 5 VA
Charge maximum par sortie Charge ohmique 4 A
Charge maximum totale Charge ohmique 6 A
CONCEPTION ET CONSTRUCTION Temps de préallumage env. 15 sec.
resp. 10 sec.
Le mécanisme du coffret est parfaitement protégé dans un Temps d’attente et de
boîtier en matière plastique ininflammable, transparent et postallumage aucun
enfichable. Il renferme une temporisation thermo-mécani- Temps de sécurité nominal 5 sec. resp. 10 sec.
que compensée en température, le dispositif de surveillan- Temps de sécurité max. 10 sec. resp. 20 sec.
ce de la flamme et le dispositif de réarmement. Retardement 2ème allure env. 20 sec.
A l’avant de l’appareil se trouvent la touche de réarmement Temps d’attente après mise en
munie d’un témoin lumineux signalant le dérangement ainsi dérangement env. 60 sec.
que la vis de fixation centrale. Température ambiante admise -20° C... +60° C
Le socle peut être muni de sorties de câbles supplémentai- Sensibilité 1.5 µA
res munies d’un dispositif de serrage permettant différentes Courant d’ionisation min. requis 2 - 3 µA
possibilités d’introduction des câbles, et donc, un câblage Isolation de la sonde Sonde-masse
universel. supérieure à 50 MΩ
FR1C-0143SZ20 R0305
Capacité de dispersion Sonde-masse inférieure
à 1000 pF
(20 m de câble max.)
Degré de protection IP 44
Poids avec socle 250 g
Position de montage indifférente
1
CARACTERE TECHNIQUE D’APPLICATION MISE EN ROUTE ET ENTRETIEN
1. Surveillance de la flamme 1. Remarques importantes
La surveillance de la flamme peut s’effectuer avec les - Avant la mise en route, il est important de contrôler
détecteurs de flamme suivants: correctement le câblage. Les erreurs de branchement
- Sonde d’ionisation conçue avec un matériau résistant à la peuvent endommager l’appareil et mettre en danger la
température et un bon isolement. (Matériau et isolation sécurité relative à l’installation.
comme éléctrode d’allumage) - Les protections doivent être prévues de manière à ce
- Détecteur infrarouge de vacillation de flamme IRD 1020.1 que les limites données dans la description technique
ne soient en aucun cas dépassées. Le non-respect de
La surveillance avec une sonde d'ionisation n'est possible ces instructions peut avoir, en cas de court-circuit, de
que sur des réseaux avec conducteur de neutre mis à la graves conséquences pour le coffret de contrôle comme
terre. pour l’installation.
- Pour des raisons techniques de sécurité, le réglage
Lors du montage (positionnement) de la sonde doit assurer un arrêt par commande au minimum une
d’ionisation, il faut respecter un écart suffisant fois par 24h.
entre l’électrode haute tension du transformateur - Brancher et débrancher le coffret de contrôle uniquement
d’allumage et la sonde d’ionisation. hors tension.
En aucun cas, il ne doit se produire un arc - Les coffrets de contrôle automatiques sont des appareils
électrique sur la sonde d’ionisation.“ de sécurité et ne doivent pas être ouverts.
2. Sécurité 2. Contrôle des fonctions
En ce qui concerne la construction et le déroulement du Un test approfondi de sécurité du système de surveillance
programme, les coffrets de contrôle automatiques TFI 812 de la flamme doit non seulement être effectué lors de la
répondent aux normes et aux règlementations européen- première mise en route, mais également après les révisions
nes en vigueur. ou après un arrêt prolongé de l’installation.
a) Essai de mise en route avec vanne de gaz fermée:
3. Montage et installation électrique - Après la fin du temps de sécurité
-> Dérangement
Côté socle:
– 3 bornes à vis de prise de terre avec languette b) Mise en route normale, dès que le brûleur est en fonc-
complémentaire destinée à la mise à la terre du brûleur. tionnement, fermeture de la vanne de gaz:
– 3 bornes à vis de neutre reliées entre elles ainsi qu’à la - Nouvelle tentative de mise en route à la fin du temps
borne 8 du secteur neutre. de sécurité
– 2 bornes de bouclage indépendantes pour utilisation -> Dérangement
selon besoin (S1 et S2).
– équipé des bornes complémentaires A, B et C (Socle S98
à 12 pôles). 3. Erreurs possibles
– 2 plaquettes intercalaires individuelles et 2 ouvertures
prédécoupées, ainsi que 2 ouvertures prédécoupées en Le brûleur ne démarre pas:
dessous pour faciliter le câblage du socle. - Alimentation électrique défaillante, thermostat éteint
- Tension trop basse
Recommandation: Après essai de mise en route, mise en dérangement sans
pour garantir un fonctionnement sans dérange- formation de flamme:
ment, la borne 8 à vis du secteur neutre, qui sert - Pas d’allumage ou pas d’alimentation en combustible
en même temps de connexion enfichable au - Signal de présence de flamme pendant le temps de pré-
coffret, doit être serrée. allumage
Les vis des bornes sont déjà en position desserrée - Tension inférieure à 15% de la valeur nominale
et doivent simplement être serrées après
introduction des câbles. Le brûleur démarre, la flamme se forme, après le temps de
sécurité, le coffret se met en dérangement:
- Pas ou faible signal de présence de flamme
Généralités: - Détecteur de…
