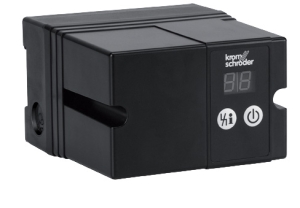

Boîtier de sécurité IFD 244
Brochure produit · F
6 Edition 8.13
• Pour brûleurs à allumage direct jusqu’à 350 kW en fonctionnement
continu selon EN 746-2
• Autocontrôle permanent pour une sécurité sans défaut
• Redémarrage après disparition de la flamme
• Contrôle de flamme par sonde d’ionisation
• Possibilités de montage multiples via perçages ou fixation par
encliquetage pour rails DIN
• Montage peu encombrante sur site avec transformateur d’allumage
incorporé (IFD 244..I)
• Affichage pour l’état du programme et l’intensité du signal de flamme
2 · IFD 244 · Edition 8.13
Application
IFD 244
Le boîtier de sécurité IFD 244 allume et On l’utilisé pour les brûleurs industriels à
contrôle des brûleurs gaz en fonctionne- allumage direct en service deux électrodes
ment continu. Grâce à une conception en- jusqu’à 350 kW.
tièrement électronique, il réagit rapidement L’état du programme et le signal de flamme
aux diverses exigences de process et est s’affichent directement sur l’appareil.
également approprié pour un fonctionne-
Une disparition de la flamme durant le ser-
ment cyclique.
vice entraîne un redémarrage automatique.
Exemples d’application
L1, N, PE
L1, N, PE
SPS
SPS
IFD 244 6 3
µC 7
6 3 8
IFD 244..I
µC 7
8
9 5 4
9 4 TZI/TGI
ZAI
VAS..L BIO
VAS VR..R
Brûleur atmosphérique Brûleur à alimentation d’air forcé
Régulation : TOUT/RIEN Régulation : TOUT/RIEN
Le brûleur est allumé par l’électrode d’allu- La vanne gaz et la vanne d’air sont com-
mage et contrôlé au moyen de l’électrode mandées par une impulsion simultanée.
d’ionisation. En cas de disparition de flamme En cas de disparition de flamme au démar-
au démarrage, un arrêt immédiat se produit. rage, un arrêt immédiat se produit. En cas
En cas de disparition de flamme durant le de disparition de flamme durant le service,
service, un redémarrage est effectué. un redémarrage est effectué.
IFD 244 · Edition 8.13 · 3
Brûleur 2 allures
Régulation : Tout/Peu ou Tout/Peu/Rien
L1, N, PE Le brûleur BIO/BIC démarre au débit mini-
mum. L’ouverture de la vanne d’air commute
le brûleur sur le débit maxi. Une commande
SPS externe, par exemple l’API, peut alors com-
mander l’électrovanne air VR..R pour régler
la puissance entre le débit maxi. et le débit
mini. En cas de disparition de flamme au
IFD 244 6 3 démarrage, un arrêt immédiat se produit.
En cas de disparition de flamme durant le
µC 7
8 service, un redémarrage est effectué.
9 5 4
GIK..B
VAS BIO/
BIC
VR..R
Commande modulante par zones
L1, N, PE
Régulation : TOUT/RIEN/continue
Pour chaque zone, l’air est réglé sur une va-
SPS
mA leur constante au moyen d’un clapet manuel.
La puissance du brûleur est régulée par la
vanne de régulation linéaire LFC et le servo-
IFD 244..I 6 3 moteur IC 20.
µC 8
9
9 4
IC 20
M + LFC
BVG
AKT VAS BIO/
BIC
AKT
IFD 244..I 6 3
µC 8
9
9 4
AKT VAS BIO/
BIC
AKT
4 · IFD 244 · Edition 8.13
Caractéristiques techniques IFD 244..I : Tension d’allumage : 22 kVcc,
Courant d’allumage : 25 mA,
Tension secteur pour réseaux mis à la terre
Distance de décharge : < 2 mm, 5 m maxi.
ou non :
120 V CA, -15/+10 %, 50/60 Hz, Fusible dans l’appareil : F1 : T 3,15A H 250
230 V CA, -15/+10 %, 50/60 Hz. V selon IEC 127-2/5.
Temps de sécurité au démarrage tSA : Température ambiante : -20 à +60 °C
3, 5 ou 10 s. (-4 à +140 °F),
Humidité de l’air : condensation non
Temps de sécurité en service tSB : < 1 s,
admise.
< 2 s.
Type de protection : IP 54 selon IEC 529.
Temps d’allumage tZ : env. 2, 3 ou 6 s.
Catégorie de surtension III selon EN 60730.
Consommation propre :
IFD 244 : env. 9 VA, Presse-étoupe pour câble : M16.
IFD 244..I : env. 9 VA + 25 VA pendant Position de montage : toutes positions.
l’allumage. Poids : IFD 244 : 610 g, IFD 244..I : 770 g.
Nombre d’électrovannes raccordables : 1.
Tension de sortie des vannes et du trans-
Code de type
formateur Code Description
d’allumage = tension secteur. IFD Boîtier de sécurité
Charge du contact : 2 Série 200
Sortie de l’allumage : 2 A maxi., 4 Contrôle par ionisation
cos ϕ = 0,2, 4 Redémarrage
Sortie de vanne : 1 A maxi., cos ϕ = 1, -3 Temps de sécurité au démarrage tSA : 3 s
Contacts à signaux : 2 A maxi., 253 V CA, -5 5s
Nombre de cycles de fonctionnement -10 10 s
maxi. : 250 000. /1 Temps de sécurité en service tSB : 1 s
Nombre de cycles de fonctionnement /2 2s
maxi. : Tension secteur :
Touche de réarmement : 1 000, Q 120 V CA, 50/60 Hz = Q
W 230 V CA, 50/60 Hz = W
Interrupteur principal : 1 000.
I Allumage électronique intégré
Entrées de signaux :
Tension d’entrée 120 V CA 230 V CA
Signal « 1 » 80 – 122,5 V 160 – 253 V
Cycles de maintenance…
