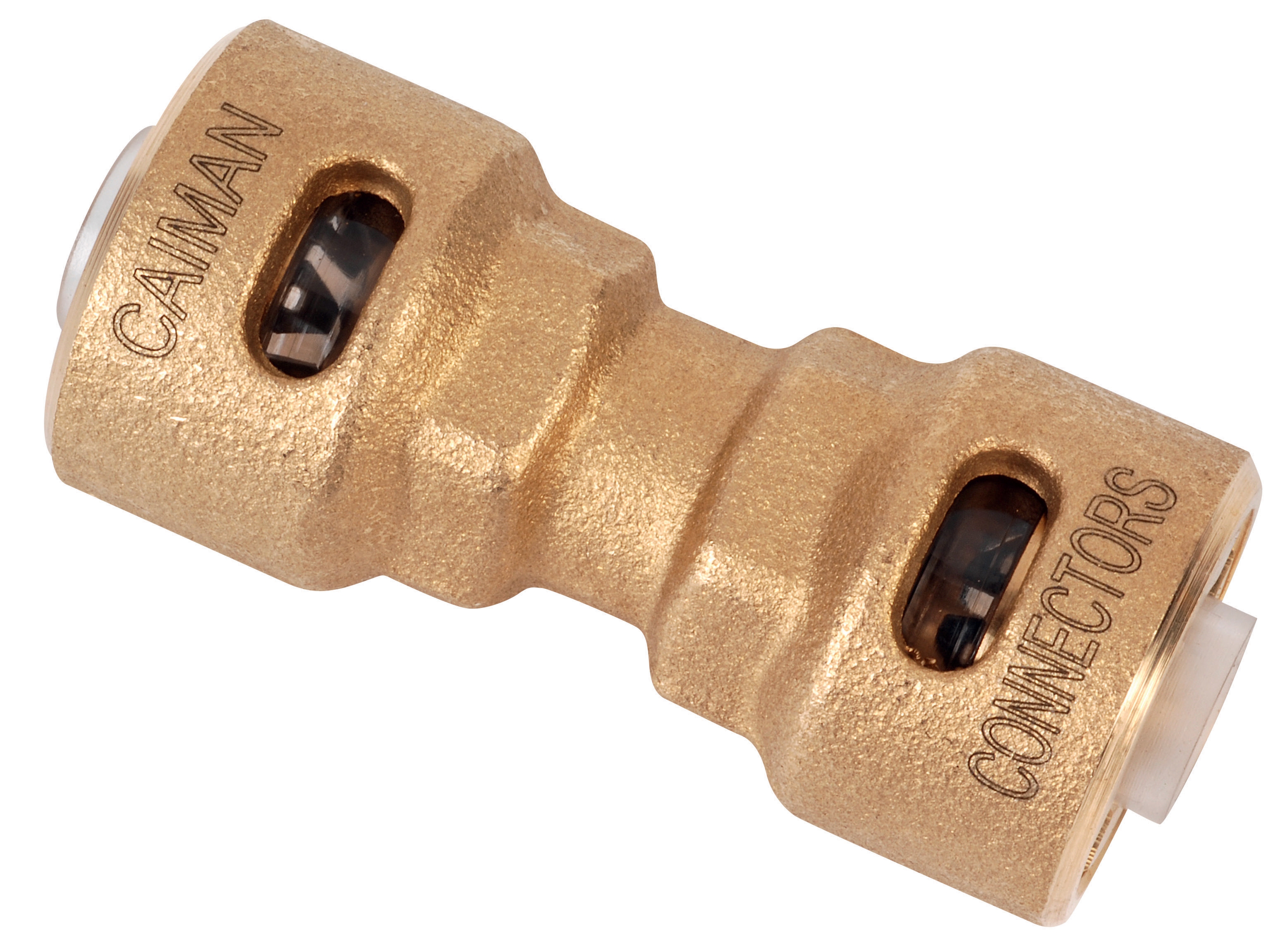

CBM Straight quick coupling at pressure 1/4"

Raccords rapides pour la réfrigération et la climatisation 3, rue Jules Verne Parc d’Activités Airspace • 33187 LE HAILLAN Cedex • FRANCE Tél. 05 56 08 62 59 • Fax : 05 56 42 58 15 • www.cbm.fr • [email protected]  gamme de raccords rapides frigorifiques • HCFC & HFC gaz réfrigérants • Pression max : 45 bars • Température : -40°C à + 120°C • Enfoncer pour connecter • Corps robuste en bronze • Aucune fuite grâce à un système de double joint RACCORDS DROITS UNIONS DROITS UNIONS COUDÉES 90° UNIONS COUDÉES 45° UNIONS T T DE SERVICE pour raccordement unité 2 côtés raccords rapides 2 côtés raccords rapides 2 côtés raccords rapides 3 côtés raccords rapides 1 côté raccord rapide 1 côté raccord taraudé / 1 côté raccord rapide UNIONS COUDÉES 45° UNIONS T UNIONS T Code CBM ø Code CBM ø Code CBM ø RACCORDS DROITS UNIONS DROITS UNIONS COUDÉES 90° RAC54040 1/4 RAC54050 1/4 RAC54060 1/4 Code CBM ø Code CBM ø Code CBM ø RAC54042 3/8 RAC54052 3/8 RAC54062 3/8 RAC54030 1/4 x 1/4 Taraudé 3G-CBM-05667 1/4 RAC54010 1/4 RAC54044 1/2 RAC54054 1/2 RAC54064 1/2 RAC54046 5/8 RAC54056 5/8 RAC54066 5/8 RAC54032 3/8 x 3/8 Taraudé RAC54004 3/8 RAC54012 3/8 RAC54034 1/2 x 1/2 Taraudé RAC54006 1/2 RAC54014 1/2 INSTALLATION RAC54036 5/8 x 5/8 Taraudé RAC54008 5/8 RAC54016 5/8 n Couper Tube n Ebavurer n Marquer la RAC54009 3/4 RAC54017 3/4 profondeur (option) OUTIL EXTRACTEUR UNIONS REDUCTION UNIONS REDUCTION DROITS COUDÉES 90° n Pour démonter le raccord Presser pour déconnecter n Pousser le tube le clip du raccord et sortir tube dans le raccord Code CBM ø Code CBM ø RAC54018 1/4 x 3/8 RAC54024 1/4 x 3/8 Code CBM ø RAC54080 1/4 RAC54020 3/8 x 1/2 RAC54026 3/8 x 1/2 RAC54082 3/8 RAC54022 1/2 x 5/8 RAC54028 1/2 x 5/8 PRÉCAUTIONS • Bien vérifier que le tube soit propre et que le raccord RAC54084 1/2 et le tube n’ont aucunes marques RAC54086 5/8 • Ne pas mettre le doigt à l’intérieur du raccord www.cbm.fr • [email protected]
