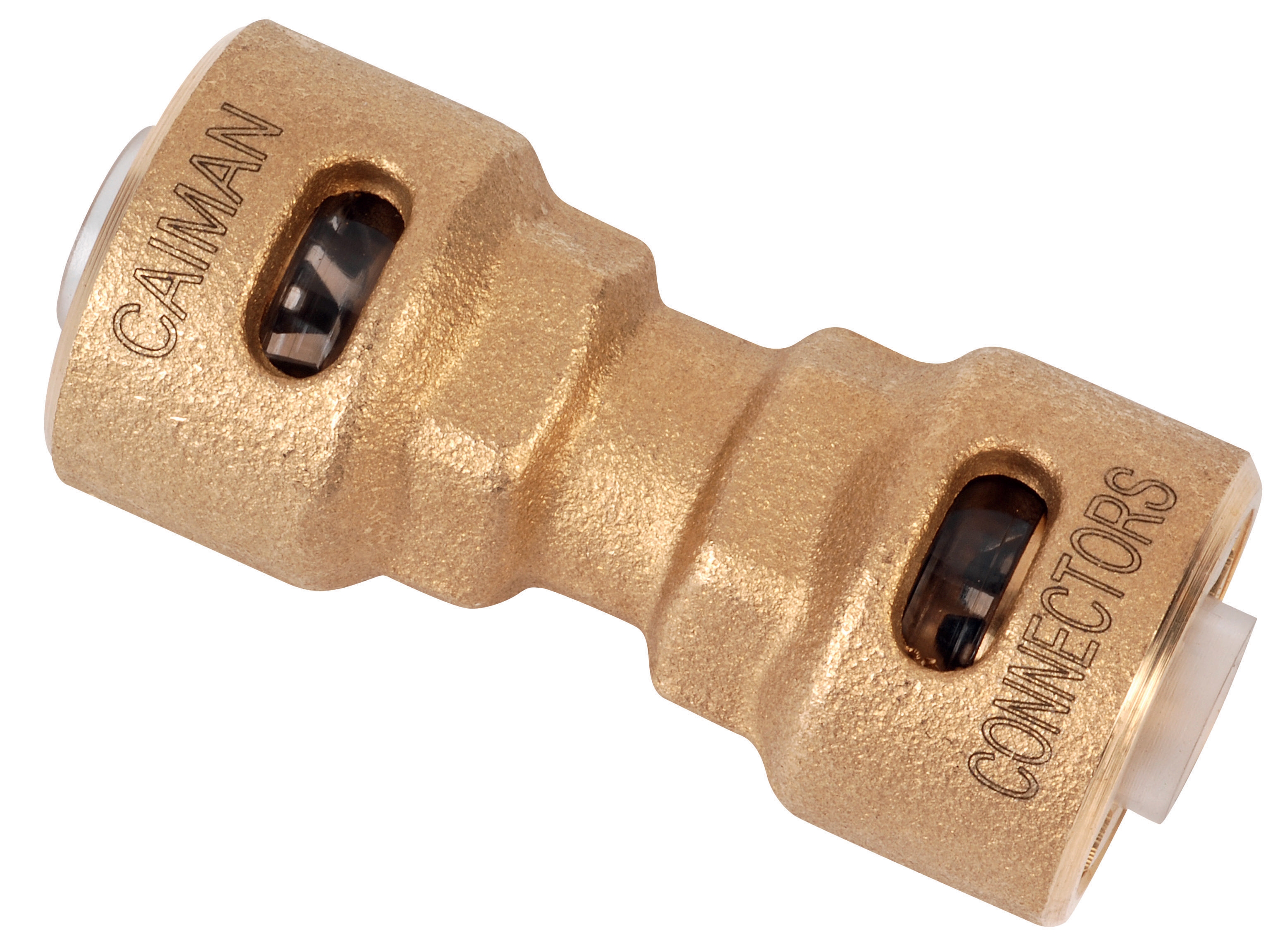

CBM Straight quick coupler under pressure 1/2"

Raccords rapides pour la réfrigération et la climatisation 3, rue Jules Verne Parc d’Activités Airspace • 33187 LE HAILLAN Cedex • FRANCE Tél. 05 56 08 62 59 • Fax : 05 56 42 58 15 • www.cbm.fr • [email protected]  gamme de raccords rapides frigorifiques • HCFC & HFC gaz réfrigérants • Pression max : 45 bars • Température : -40°C à + 120°C • Enfoncer pour connecter • Corps robuste en bronze • Aucune fuite grâce à un système de double joint RACCORDS DROITS UNIONS DROITS UNIONS COUDÉES 90° UNIONS COUDÉES 45° UNIONS T T DE SERVICE pour raccordement unité 2 côtés raccords rapides 2 côtés raccords rapides 2 côtés raccords rapides 3 côtés raccords rapides 1 côté raccord rapide 1 côté raccord taraudé / 1 côté raccord rapide UNIONS COUDÉES 45° UNIONS T UNIONS T Code CBM ø Code CBM ø Code CBM ø RACCORDS DROITS UNIONS DROITS UNIONS COUDÉES 90° RAC54040 1/4 RAC54050 1/4 RAC54060 1/4 Code CBM ø Code CBM ø Code CBM ø RAC54042 3/8 RAC54052 3/8 RAC54062 3/8 RAC54030 1/4 x 1/4 Taraudé RAC54002 1/4 RAC54010 1/4 RAC54044 1/2 RAC54054 1/2 RAC54064 1/2 RAC54046 5/8 RAC54056 5/8 RAC54066 5/8 RAC54032 3/8 x 3/8 Taraudé RAC54004 3/8 RAC54012 3/8 RAC54034 1/2 x 1/2 Taraudé 3G-CBM-05669 1/2 RAC54014 1/2 INSTALLATION RAC54036 5/8 x 5/8 Taraudé RAC54008 5/8 RAC54016 5/8 n Couper Tube n Ebavurer n Marquer la RAC54009 3/4 RAC54017 3/4 profondeur (option) OUTIL EXTRACTEUR UNIONS REDUCTION UNIONS REDUCTION DROITS COUDÉES 90° n Pour démonter le raccord Presser pour déconnecter n Pousser le tube le clip du raccord et sortir tube dans le raccord Code CBM ø Code CBM ø RAC54018 1/4 x 3/8 RAC54024 1/4 x 3/8 Code CBM ø RAC54080 1/4 RAC54020 3/8 x 1/2 RAC54026 3/8 x 1/2 RAC54082 3/8 RAC54022 1/2 x 5/8 RAC54028 1/2 x 5/8 PRÉCAUTIONS • Bien vérifier que le tube soit propre et que le raccord RAC54084 1/2 et le tube n’ont aucunes marques RAC54086 5/8 • Ne pas mettre le doigt à l’intérieur du raccord www.cbm.fr • [email protected] Technologies et composants pour le génie climatique CE EU Declaration of Conformity Déclaration de conformité EU CBM déclare par la présente que les équipements sous pression énumérés ci-dessous ont été concus, fabriqués et testés conformément aux exigences du réglement sur les équipements sous pression ; Directive européenne 2014/68/UE. Types : raccords rapides frigorifiques CAIMAN CONNECTORS Raccords rapides frigorifiques CAIMAN CONNECTORS Réfrigérant | Catégorie Code Désignation Diamétre RAC54002 | Raccord rapide droit a pression 1/4" 1/4" RAC54004 | Raccord rapide droit 4 pression 3/8" 3/8" A4.3 | 3G-CBM-05669 | Raccord rapide droit a pression 1/2" 1/2" RAC54008 | Raccord rapide droit 4 pression 5/8" 5/8" R22 RAC54009 | Raccord rapide droit 4 pression 3/4" 3/4" R134A RAC54010 | Raccord rapide 90° a pression 1/4" 1/4" R410A RAC54012 | Raccord rapide 90° a pression 3/8" 3/8" acoon A4.3 | RAC54014 | Raccord rapide 90° a pression 1/2" 1/2" R290 RAC54016 | Raccord rapide 90° a pression 5/8" 5/8" R32 RAC54017 | Raccord rapide 90° a pression 3/4" 3/4" vr RAC54018 | Raccord rapide droit a pression 1/4''*3/8" 1/4" x 3/8" R407C A4.3_ | RAC54020 | Raccord rapide droit a pression 3/8''*1/2" 3/8" x 1/2" R500 RAC54022 | Raccord rapide droit a pression 1/2"*5/8" 1/2" x 5/8" aoe RAC54024 | Raccord rapide a pression 90° réduction 1/4"*3/8" _| 1/4""x 3/8" RAGA A4.3 | RAC54026 | Raccord rapide a pression 90° réduction 3/8"*1/2" _| 3/8" x 1/2" RAC54028 | Raccord rapide a pression 90° réduction 1/2"*5/8" _| 1/2" x 5/8" RAC54030 | Raccord rapide SAE 1/4" 1/4" M3 RAC54032 | Raccord rapide SAE 3/8" 3/8" RAC54034 | Raccord rapide SAE 1/2" 1/2" RAC54036 | Raccord rapide SAE 5/8" 5/8" 3, rue Jules Verne - Parc d’Activités Airspace - 33187 - LE HAILLAN Cedex - FRANCE - Tél. +33 (0)5 56 08 62 59 - Fax +33 (0)5 56 42 58 15 - www.cbm.fr - info@cbm. fr SAS au capital de 90000 € - RC SIRET 465 201 853 00038 - identification TVA FR 29 465 201 853 - NAF 4669 B
