INSTRUCTIONS D'INSTALLATION
SYSTÈME DE DÉSINFECTION DE
L'AIR PAR RAYONS UV
KIT de LED de 700mm
SYSTÈME DE DÉSINFECTION DE
L'AIR PAR RAYONS UV
Il est prouvé que les UV-c tuent 99,9% des virus et des
bactéries, en détruisant leur ADN par irradiation germicide.
RAYONNEMENT TUE NEUTRALISE
UV LES VIRUS LES ODEURS
La technologie BlueScience UV-c a été développée afin de fournir un
système d'adaptation simple pour tous les climatiseurs existants. Elle
permet de traiter et d'assainir l'air via une désinfection constante par
rayons ultraviolets à chaque passage de l'air dans l'appareil.
FIABILITÉ CONCEPTION
Après des décennies d'utilisation avérée, la désinfection par UV-c ULTRA DURABLE
contribue à purifier l'eau que nous buvons et nos aliments. Grâce au
processus d'irradiation germicide, le rayon UV-c attaque l'ADN/ARN
des micro-organismes, tuant 99,9% d'entre eux et rendant les
bactéries et les virus inoffensifs, en les empêchant de se reproduire ou
de se propager. Des recherches récentes ont conclu à une efficacité
similaire pour l'élimination des coronavirus. PAS DE FAIBLE
CONFIGURATION CONSOMMATION
Les avancées en matière de technologie LED haute efficacité permet COMPLEXE D'ÉNERGIE
désormais de purifier l'air que nous respirons et de le rendre sûr grâce
aux rayonnements UV-c.
Les inquiétudes sanitaires sur la transmission aérienne des virus sont
un argument convaincant en faveur de la mise à niveau vers les
dispositifs BlueScience UV-c, afin que nous puissions tous respirer FORMAT INSTALLATION
facilement en toute sécurité. COMPACT RAPIDE
PEUT ÊTRE POSITIONNÉ À PLUSIEURS ENDROITS
Sous le plateau. À l'intérieur des conduits. Au-dessus du plafond.
SYSTÈME DE DÉSINFECTION DE
L'AIR PAR RAYONS UV
CONTENU
CONSIGNES DE SÉCURITÉ/AVERTISSEMENTS RELATIFS AUX UV 4
CONTENU DU COFFRET 5
INSTALLATION
6
ÉQUIPEMENT DE PROTECTION PERSONNELLE CONTRE LES UV
9
SYSTÈME DE DÉSINFECTION DE
L'AIR PAR RAYONS UV
3
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT RELATIF AUX UV
Avertissement: L'exposition directe au rayonnement UV des LED peut être nocive.
Avertissement: Protégez systématiquement vos yeux et votre peau des LED UV.
Avertissement: Ne regardez jamais directement des LED UV pendant leur fonctionnement.
Avertissement: Débranchez le dispositif avant toute intervention.
Avertissement: Après l'installation, la totalité du rayonnement UV doit rester à l'intérieur du boîtier.
Avertissement: Assurez-vous qu'aucun rayonnement UV n'est visible depuis l'extérieur du boîtier.
Avertissement: Rayonnement ultraviolet de haute intensité.
Avertissement: La durée de vie des différentes LED peut varier. Pour les optimiser, remplacez
les LED UNE FOIS PAR AN.
AVERTISSEMENT RELATIF À L'ÉLECTRICITÉ
Avertissement: L'appareil doit être installé conformément aux réglementations nationales en
vigueur en matière de câblage.
Avertissement: L'alimentation secteur doit être coupée avant de procéder à des travaux
électriques. Un connecteur multipolaire pouvant être déconnecté du secteur doit
être incorporé dans le câblage fixe.
Avertissement: Le cordon d'alimentation ne peut être remplacé. S'il est endommagé, l'appareil
doit être remplacé.
Avertissement: Les accessoires externes doivent être utilisés uniquement avec l'appareil fourni
par le fabricant.
Avertissement: Le système d'alimentation principal doit être fourni avec un connecteur
multipolaire branché directement sur la borne d'alimentation permettant une
déconnexion totale en cas de surtension de catégorie III.
Avertissement: Cet appareil ne demande pas d'entretien.
Avertissement: Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et des
personnes présentant des capacités physiques, sensorielles ou mentales réduites
ou sans expérience ou connaissance particulière à condition d'être sous
surveillance ou après avoir reçu des instructions sur l'utilisation sécurisée de
l'appareil et sur les dangers qu'il présente.
Avertissement: Les enfants ne doivent pas jouer avec l'appareil.
4
CONTENU DU COFFRET
1
4
2
5
6
3

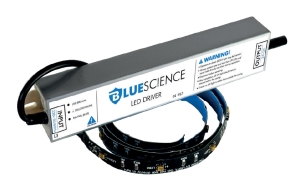

1. Driver de LED.
2. Rallonge de 1000mm.
3. Ruban LED UV-c de 700mm.
4. Étiquette de sécurité du climatiseur.
5. Autocollant de protection à apposer.
6. Guide d'installation.
6 5
INSTALLATION
ÉTAPE 1 ÉTAPE 2
Coupez l'alimentation du climatiseur. Retirez le capot.
ÉTAPE 3
Raccordez le câble d'alimentation au driver de LED (entrée) dans le climatiseur à l'alimentation directe de
sorte que l'électricité circule une fois le climatiseur sous tension. Cette opération doit être exécutée par un
électricien qualifié.
ÉTAPE 4
Montez le driver de LED à l'endroit
approprié. S'il est impossible de le
placer sous le plateau, il est suggéré
de le placer dans une conduite en
plastique recouvrant les tuyaux
réfrigérants vers le climatiseur ou dans
le plafond vide au-dessus de celui-ci.
6 5
INSTALLATION
ÉTAPE 5
Acheminez les câbles du driver de LED (sortie) via
le climatiseur, en vous assurant qu'ils ne
contiennent aucune pièce mobile et qu'ils ne
présenteront pas un obstacle au repositionnement
du boîtier. Le câble doit être acheminé de
manière à être positionné sur la batterie
d'évaporation à proximité du côté admission d'air.
ÉTAPE 6
Raccordez le ruban LED UV-c et ajoutez la
date d'installation sur l'étiquette.
Remarque: il est important que vous et les
autres techniciens connaissiez l'ancienneté
des LED UV-c!
ÉTAPE 7
Placez le ruban LED UV-c sur la batterie d'évaporation, en vous assurant que les LED UV-c sont face à
l'appareil. Les LED UV-c ne doivent pas se propager ou pointer en direction de la pièce.
ÉTAPE 8
Le cas échéant, le ruban LED UV-c peut être coupé à la
longueur souhaitée. Les découpes peuvent être
effectuées au niveau du point terminal se trouvant après
chaque LED UV-c étiquetée « LED 3 ». Retirez la bande
adhésive et fixez le ruban LED UV-c à sa place.
7
INSTALLATION
ÉTAPE 9 ÉTAPE 10
Assurez-vous que la trappe du filtre est fermée, remettez sous
tension et mettez le climatiseur en marche. À ce stade, vous
devez porter des lunettes de sécurité et des équipements de
Remettez le capot en place.
protection pour la peau.
ÉTAPE 11
4 5 6
Effectuez des relevés à 6 endroits
différents à l'aide d'un radiomètre UV-c à
300mm de distance. Une fois qu'un
relevé à zéro a été enregistré autour de
l'unité, vous pouvez retirer les lunettes et
les vêtements de protection. 3
ÉTAPE 12
Appliquez le cachet BlueScience sur l'appareil –
Pour garantir la sécurité des techniciens.
ÉTAPE 13
Apposez l'autocollant de protection sur la
vitre à l'entrée principale du bâtiment.
8
ÉQUIPEMENT DE PROTECTION
ÉQUIPEMENT DE PROTECTION
PERSONNELLE CONTRE LES UV DE
SYSTÈME DE DÉSINFECTION DE
L'AIR PAR RAYONS UV
Lunettes de protection
Gants
Radiomètre UV-c
DISPONIBLE AUPRÈS DE
9
10 NOTES
11 NOTES
SYSTÈME DE DÉSINFECTION DE
L'AIR PAR RAYONS UV
RAYONNEMENT TUE NEUTRALISE
UV LES VIRUS LES ODEURS
www.charlesausten.com
REPORT FOR ANALYSIS
Report Nº. 2020SP6716R01D
Name of Professional Germicidal UVC 3535 LED
Sample
Applicant BlueScience / Roycott Ltd
Test Type Entrustment Test
Address: Royston Road, Byfleet, Surrey, England/UK
Postcode: KT14 7NY
Tel: +44 (0)1932 355277
Fax: +44 (0)1932 351285
Website: www.bluescience.co.uk
REPORT FOR ANALYSIS
(Report Nº): 2020SP6716R01D (Verification Code): 26943175
Professional Germicidal
Name of Sample Test Type Entrustment Test
UV-c LED
100 Royston Road,
Byfleet, Surrey,
Applicant BlueScience Address
KT14 7NY
United Kingdom…
