7 101

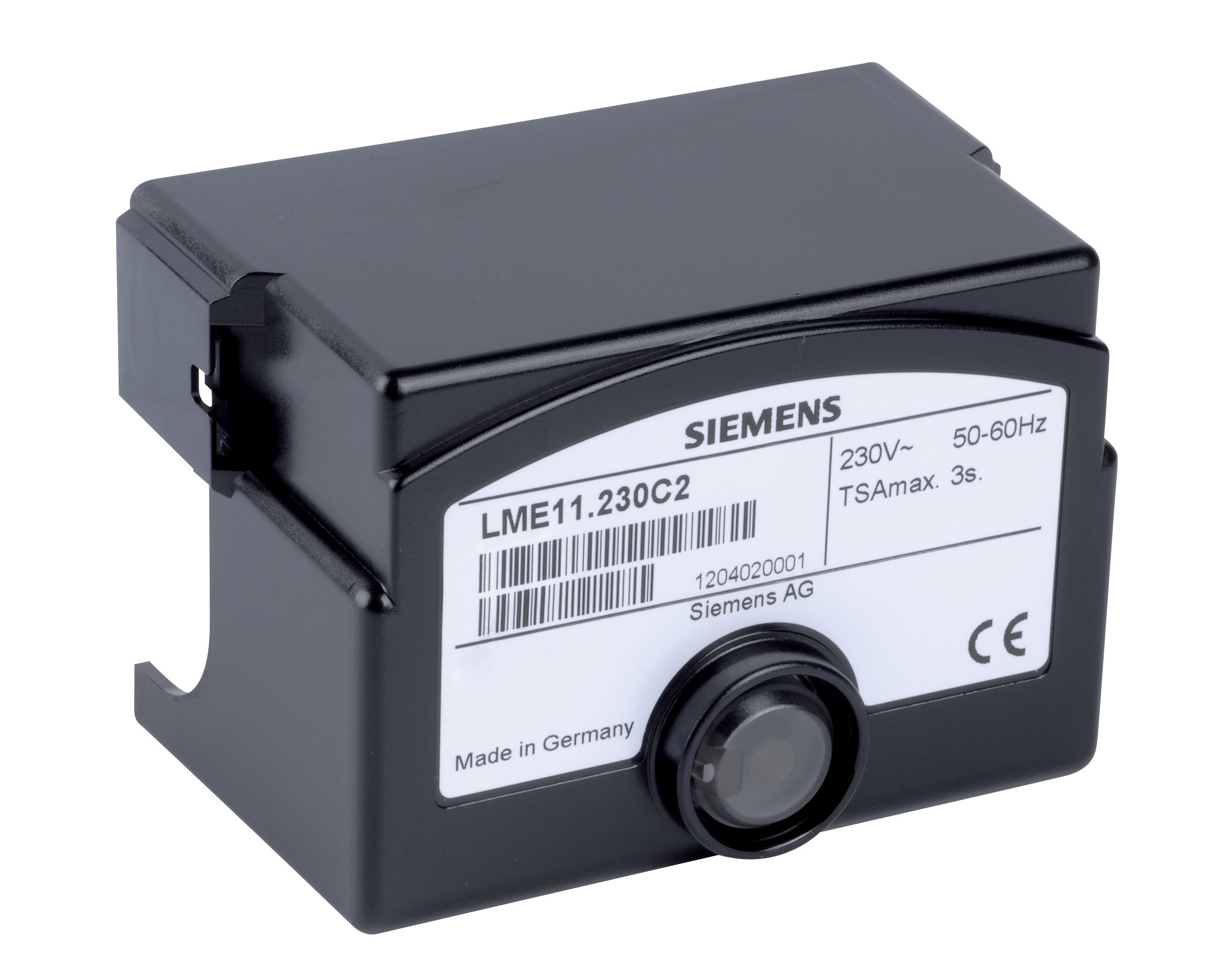

Coffrets de sécurité LME...
Coffrets de sécurité pour la surveillance de brûleurs à gaz ou gaz / huile à une ou
deux allure de petite à moyenne puissance, avec ou sans ventilateur à
fonctionnement intermittent.
Le LME… et la présente fiche produit sont destinés aux constructeurs (OEM), qui
utilisent ces appareils dans ou avec leurs produits.
Application, Caractéristiques principales
Domaines d'application Les coffrets de sécurité du type LME... assurent la mise en service et la surveillance de
brûleurs à gaz ou gaz / huile à une ou 2 allures avec un fonctionnement intermittent. La
surveillance de flamme est assurée par une sonde d'ionisation ou une sonde de
flamme QRA... avec un appareil complémentaire AGQ3...A27 ou, pour une flamme
bleue, avec la sonde de flamme bleue QRC...
Les dimensions du coffret LME... sont identiques à celles des coffrets de sécurité
LGB... et LMG... (cf. «Références et désignations»).
- Pour brûleurs à gaz avec et sans ventilateur selon EN 298: 2003
- Pour brûleurs à gaz selon EN 676
- Pour brûleurs à fioul selon EN 230: 2005
Caractéristiques - Détection de sous-tension
principales - Surveillance de pression d'air avec contrôle du fonctionnement du pressostat d'air
pendant le démarrage et le service
- Déverrouillage électrique à distance
- Affichage en plusieurs couleurs des messages de dérangement et de service
- Limitation des répétitions
- Temps de programme exacts grâce au traitement numérique des signaux
- Contrôle de fonctionnement au bout de 24 h de fonctionnement ininterrompu
CC1N7101fr
Building Technologies Division
11.08.2010 Industry Sector
Documentation complémentaire
Présentation de la gamme LME… ..........................................................................Q7101
Mises en garde
Les précautions suivantes doivent être observées pour la protection des biens,
des personnes et de l´environnement!
Il est interdit: d'ouvrir l'appareil, de le manipuler ou de modifier ses fonctions.
• Toute intervention (montage, installation, service etc.) doit être confiée à des
spécialistes dûment qualifiés
• Avant de faire tout changement de câblage sur les bornes, isolez complètement
l’installation de l’alimentation principale. Assurez-vous qu’elle ne puisse pas être
remise en service par inadvertance. Assurez-vous bien que l’installation soit
vraiment bien coupée. Si ces précautions ne sont pas respectées, vous risquez une
électrocution
• Prenez les précautions nécessaires afin d´éviter tout contact possible avec les
sources d`alimentation.
• Vérifiez les câbles de raccordement du pressostat pour vous assurer qu'ils ne
présentent pas de court-circuit (bornes 3, 6 et 11)
• Actionnez la touche de déverrouillage / de commande du LME... ou la prolongation
de la touche de déverrouillage AGK20... avec la main uniquement (force de
manœuvre ≤10 N), sans vous aider d'un outil ou d'un objet à arêtes vives.
• Ces appareils ne doivent pas être remis en service après une chute ou un choc, car
les fonctions de sécurité peuvent avoir été endommagées même s'il n'y a pas de
dégât apparent
• Vérifiez après chaque intervention sur l'appareil, (montage, installation, service etc.)
l'état correct du câblage état et effectuez le contrôle de sécurité tel qu'il est décrit au
chapitre «Indications pour la mise en service»
Indications pour l'ingénierie
• En cas d'applications avec des servomoteurs, aucune confirmation de position
n'est envoyée au coffret de sécurité
• Dans les applications avec servomoteurs, respecter les normes et standards en
vigueur
• Les temps de marche des servomoteurs doivent être adaptés au programme du
coffret de sécurité. Il est nécessaire de procéder à une vérification supplémentaire
de la sécurité du brûleur associé au servomoteur
• Si vous remplacez un LGB… ou un LMG… par un LME…, il faut également
remplacer l'AGQ1… voire l'AGQ2… par un AGQ3…A27
Indications pour le montage
• Respectez les consignes en vigueur dans votre pays
2/28
Building Technologies Division CC1N7101fr
Industry Sector 11.08.2010
Indications pour l'installation
• Posez le câble d'allumage haute tension toujours à part, le plus loin possible de
l'appareil et des autres câbles
• Le raccordement des conducteurs de phase et de neutre doit respecter les polarités
(non permutables)
• Installez les commutateurs, les fusibles et la mise à la terre selon les prescriptions
locales en vigueur
• Les schémas sont représentés pour des coffrets de sécurité avec fil neutre mis à la
terre. Dans les réseaux dans lesquels le fil neutre n'est pas mis directement à la
terre, la borne 2 doit être reliée à la masse du brûleur via un élément
RC ARC 4 668 9066 0 en cas de surveillance de courant d'ionisation. Veillez à
respecter dans ce cas les prescriptions légales en vigueur (par ex. concernant la
protection contre les chocs électriques), car avec une tension secteur de 120 V~
(50 / 60 Hz) ou 230 V~ (50 / 60 Hz) il passe un courant de fuite de pointe de 2,7 mA
• Ne dépassez pas la charge électrique maximale admissible des bornes de
raccordement
• Les sorties de commande du coffret de sécurité ne doivent pas recevoir de tension
secteur de l'extérieur. En cas de contrôle de fonctionnement des appareils
commandés par le coffret de sécurité (vannes à combustible, etc.), le coffret de
sécurité ne doit, en principe, pas être monté
• Dans les brûleurs sans moteur de ventilateur, la charge sur la borne 3 doit être
assurée par l'AGK; sinon le démarrage du brûleur n'est pas garanti
• Pour des raisons de sécurité, le neutre doit être connecté sur la borne 2. Les
éléments du brûleur (ventilateur, transformateur d'allumage et vannes à
combustible) doivent être raccordés au répartiteur de neutre. La connexion entre le
répartiteur de neutre et la borne 2 est préétablie en usine
Exemple
Légende
M Z V... Vanne de combustible
M Moteur de soufflante
N Z Transformateur d'allumage
Câblage correct des fils neutres!
Raccordement électrique des sondes de flamme
Il est important que la transmission des signaux se fasse avec le minimum de
perturbations et de pertes:
• Ne pas poser la ligne de sonde avec d'autres conducteurs
- les capacités de ligne réduisent la valeur du signal de flamme
- utilisez un câble séparé
• Respecter la longueur admissible des câbles de sonde (cf. "Caractéristiques
techniques”)
• L'électrode d'ionisation et l'électrode d'allumage ne sont pas protégées contre les
contacts accidentels
• Placez l'électrode d'allumage et le détecteur de flamme d'ionisation pour éviter que
l'étincelle d'allumage ne crée pas d'arc vers les sondes (risque de surcharge
électrique) et pour éviter l'influence de la surveillance de l'ionisation par l'étincelle
d'allumage
• Résistance d'isolement
- entre électrode d'ionisation et masse la résistance d'isolation doit être > 50 MΩ
- l'encrassement du support de la sonde réduit la résistance d'isolement et favorise
ainsi les courants de fuite
• Le brûleur doit être mis à la terre de façon réglementaire. La mise à la terre de la
chaudière seulement ne suffit pas
3/28
Building Technologies Division CC1N7101fr
Industry Sector 11.08.2010
Indications pour la mise en service
• Lors de la première mise en service, après une intervention de maintenance ou
une période d'arrêt prolongée, procédez aux…
