7 696
VALVEGYR®
Appareils de contrôle d'étan-
chéité pour vannes à gaz LDU11...
L'appareil de contrôle d'étanchéité LDU11... vérifie l'étanchéité des vannes d'arrêt
de sécurité pour les brûleurs et appareils à gaz et empêche la mise en service du
brûleur en cas de fuite anormale.
Le LDU11... est conçu pour le domaine d'application de la norme EN 1643 et pour
les vannes d'arrêt de sécurité automatiques pour brûleurs et appareils à gaz se-
lon la norme EN 161.
Le LDU11... et la présente fiche produit sont destinés aux constructeurs (OEM)
qui utilisent ces appareils dans ou avec leurs produits.
CC1N7696fr
Building Technologies
05.2005 HVAC Products
Domaines d'application
L'appareil de contrôle LDU11... sert au contrôle d'étanchéité automatique de vannes de
gaz (test de fuite) et fonctionne selon le principe du contrôle de pression. Il peut être
utilisé dans les installations avec ou sans conduit d'évent dans l'atmosphère. Pour les
installations sans conduit d'évent, respecter les prescriptions relatives au domaine
d'application des normes EN (cf. «Exemples de raccordement sans conduit d'évent
dans l'atmosphère»).
En liaison avec un ou deux pressostats du commerce, le contrôle est effectué automa-
tiquement après chaque mise en service du brûleur, soit
− avant le démarrage du brûleur,
− pendant le temps de préventilation, à condition que celui-ci dure au moins 60 s,
− immédiatement après l'arrêt par régulation ou
− après achèvement complet du programme de commande du coffret de sécurité, par
exemple après écoulement d'un temps de post-ventilation.
Le contrôle d'étanchéité est réalisé par un contrôle de pression en 2 phases :
1. par vidange du circuit testé et surveillance de la pression atmosphérique, on
contrôle d'abord la vanne du côté du réseau gaz;
2. par remplissage du circuit testé et surveillance de la pression du gaz, on contrôle
la vanne du côté du brûleur.
En cas d'augmentation de la pression au-delà du seuil réglé pendant la première phase
de contrôle «TEST 1» ou de chute de pression excessive pendant la deuxième phase
du contrôle «TEST 2», le LDU11... empêche la mise en service du brûleur et effectue
une mise sous sécurité. Ce dérangement est signalé par l'allumage de la lampe située
dans le bouton de déverrouillage. Une télésignalisation du défaut est également possi-
ble. Sur l'indicateur de programme qui s'arrête en cas de signalisation de dérangement,
il est possible de voir laquelle des deux vannes présente un manque d'étanchéité à la
fermeture. Le déverrouillage du LDU11... peut être effectué soit sur l'appareil même,
soit par déverrouillage électrique à distance.
Mises en garde
Le respect des consignes suivantes permet d'éviter les dommages causés aux
personnes, aux biens et à l'environnement !
Il est interdit d'ouvrir l'appareil et d'y procéder à une quelconque intervention !
• Toutes les interventions (montage, installation, maintenance, etc.) ne doivent être
réalisées que par du personnel dûment qualifié.
• Coupez l'alimentation de l'appareil en cas de travaux à la périphérie des bornes de
raccordement.
• Assurez, par des mesures appropriées, la protection contre les contacts accidentels
dans la zone des raccordements électriques.
• Vérifiez la conformité du câblage.
• N'actionnez la touche de déverrouillage qu'à la main (force de manœuvre ≤ 10 N),
sans l'aide d'un outil ou d'un objet à arêtes vives.
• N'actionnez pas la touche de déverrouillage de l'appareil ou le déverrouillage à
distance pendant plus de 10 s, car une durée prolongée du déverrouillage en-
traîne la destruction du relais de blocage de l'appareil.
• Ces appareils ne doivent pas être remis en service après une chute ou un choc, car
les fonctions de sécurité peuvent avoir été endommagées, même en l'absence de
dégâts apparents.
2/16
Building Technologies Appareils de contrôle d'étanchéité pour vannes à gaz LDU11... CC1N7696fr
HVAC Products 05.2005
Indications pour le montage
• Respectez les consignes de sécurité locales en vigueur.
Indications pour l'installation
• Lors du raccordement, ne pas permuter la phase et le neutre.
Indications pour la mise en service
• Vérifiez la conformité du câblage.
Normes et certificats
Conformité aux directives relatives
− à la compatibilité électromagnétique (CEM) 89/336/CEE
− aux appareils à gaz 90/396/CEE
ISO 9001: 2000 ISO 14001: 1996
Cert. 00739 Cert. 38233
Certifiés avec socle :
Référence
LDU11.323A17 --- x x x --- x
LDU11.323A27 --- x --- x --- x
LDU11.523A17 x --- x x x ---
LDU11.523A27 x --- --- x --- ---
Indications pour la maintenance
• Après chaque échange d'appareil, vérifier le bon état du câblage.
Recyclage
Ces appareils contiennent des composants électriques et électroniques et ne doivent
pas être éliminés comme des déchets domestiques.
Respectez impérativement la législation locale en vigueur !
3/16
Building Technologies Appareils de contrôle d'étanchéité pour vannes à gaz LDU11... CC1N7696fr
HVAC Products 05.2005

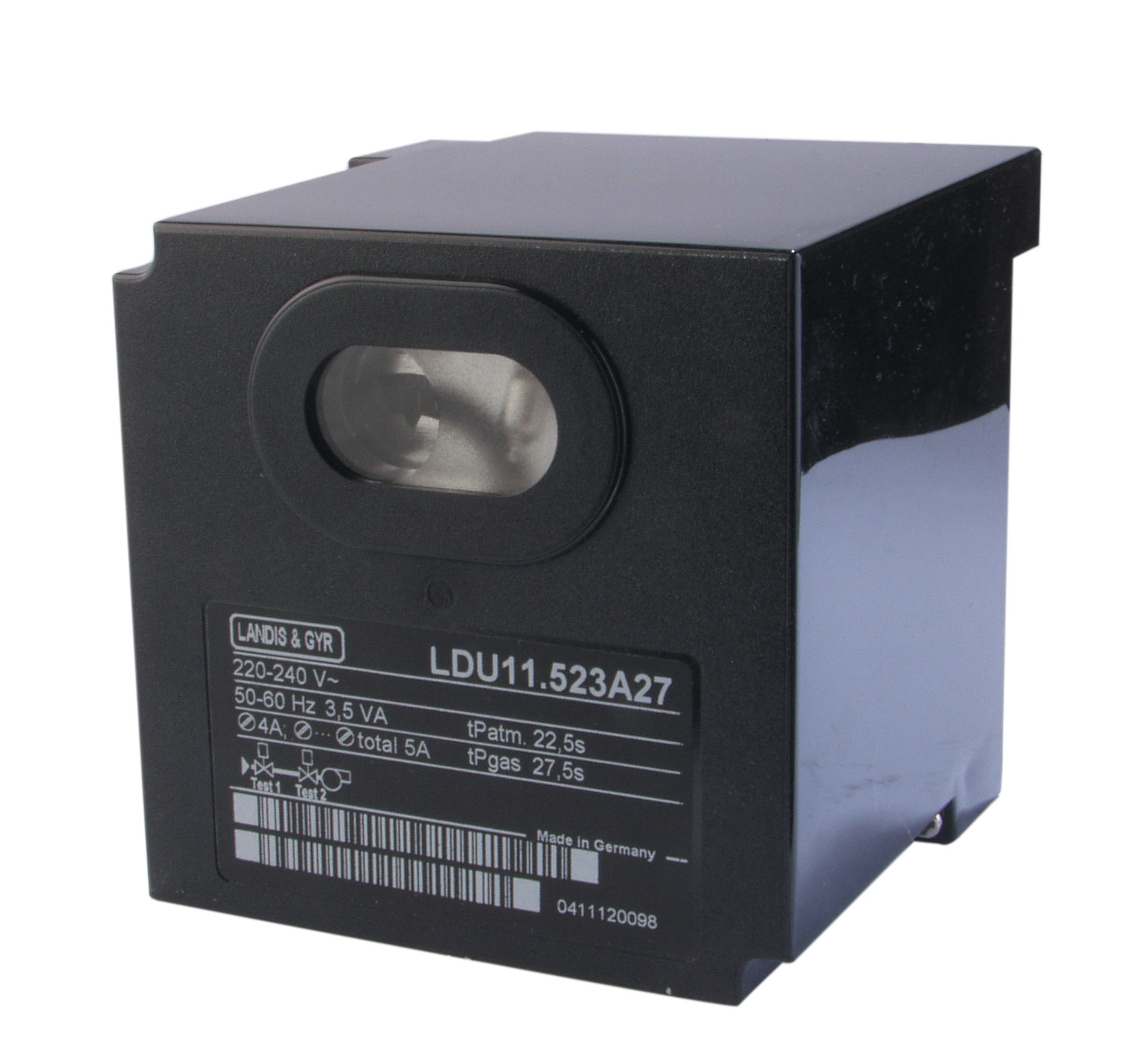

Exécution
Appareil de contrôle • Embrochable
d'étanchéité LDU11... • Fusible échangeable, plus fusible de réserve
Boîtier • En matière plastique noire, résistant aux chocs et à la chaleur
• Touche de déverrouillage avec voyant comprenant
− la lampe de signalisation de dérangement,
− l'indicateur de position de dérangement
- couplé avec l'axe de programme,
- visible à travers la touche de déverrouillage transparente,
- à l'aide de symboles faciles à mémoriser, il donne des indications claires sur le
type de dérangement et le moment de son apparition,
− le moteur synchrone du programmateur avec engrenage réducteur et mécanisme
de commande pas à pas,
− l'arbre à cames avec 15 disques non réglables,
− l'indicateur de programme à l'extrémité de l'arbre à cames,
− un relais principal et un relais auxiliaire,
− un relais de blocage avec déverrouillage électrique à distance, avec les fonctions
«Verrouillage», «Déverrouillage» et
− le fusible de l'appareil plus un fusible de réserve.
Tous les composants électriques sont connectés sur des circuits imprimés.
Références et désignations
Référence Tension secteur t3 t4
LDU11.323A17 100...110 V~ 2,5 s 2,5 s
LDU11.323A27 220...240 V~ 2,5 s 2,5 s
LDU11.523A17 ¹) 100...110 V~ 5s 5s
LDU11.523A27¹) 220...240 V~ 5s 5s
Légende t3 Remplissage du circuit testé
t4 Vidange du circuit testé
¹) Les temps d'ouverture de la vanne ne correspondent pas à la norme EN 1643
Commande
Appareil de contrôle d'étanchéité pour vannes à gaz LDU11...
sans socle embrochable voir «Références et désignations»
Le socle embrochable n'est pas inclus à la livraison et doit être commandé séparément.
Accessoires de raccordement pour coffrets de sécurité moyens voir fiche N7230
− Socle embrochable AGM11 avec filetetage Pg11 pour presse-étoupe
− Socle embrochable AGM11.1 avec filetage M16 pour presse-étoupe
Thermistance CTP (230 V~) AGK25
− pour charge de la borne 4 du LMG2...
4/16
Building Technologies Appareils de contrôle d'étanchéité pour vannes à gaz LDU11... CC1N7696fr
HVAC Products 05.2005
Caractéristiques techniques
Caractéristiques Tension secteur
générales LDU11.323A27 220 V~ –15 % ... 240 V~ +10 %
LDU11... LDU11.323A17 100 V~ –15 % ... 110 V~ +10 %
LDU11.523A27 ¹) 220 V~ –15 % ... 240 V~ +10 %
LDU11.523A17 ¹) 100 V~ –15 % ... 110 V~ +10 %
¹) Les temps d'ouverture de vanne ne correspondent pas à la norme EN 1643
Fréquence secteur 50...60 Hz ±6 %
Fusible de l'appareil, monté T6,3H250V selon DIN EN 60 127
Fusible externe…
