Coffrets de sécurité
pour brûleurs à fioul LMO64...
Coffret de sécurité pour brûleurs à fioul pour la surveillance, la mise en service
et la commande de fonctionnement intermittent.
Valeur maximale du débit de fioul : 30 kg / h.
Les LMO64... et cette fiche produit sont destinés aux constructeurs (OEM) qui
utilisent ces appareils dans ou sur leurs produits.
Application et caractéristiques principales
Les LMO64... assurent la mise en service et la surveillance de brûleurs à fioul à air souf-
flé à une allure, en fonctionnement intermittent. La surveillance de flamme est effectuée
par une résistance photométrique QRB... dans les brûleurs à flamme jaune par une
sonde de flamme bleue QRC... dans les brûleurs à flamme bleue.
Caractéristiques − Brûleurs à fioul à air soufflé selon EN 267
principales − Brûleurs à pulvérisation de fioul en version monobloc selon EN 230
− Détection de sous-tension
− Déverrouillage électrique à distance
− Contact de pontage pour préchauffage du fioul
− Surveillance du temps de marche pour préréchauffeur de fioul
− Temps de programme exacts et reproductibles par traitement numérique des signaux
− Fonctionnement intermittent contrôlé après 24 h de fonctionnement ininterrompu
− Limitation des répétitions
− Affichage en couleurs des messages de dérangement et de service
Caractéristiques − Fonction de post-ventilation pour purger de la chambre de combustion après le fonc-
spécifiques tionnement du brûleur
CC1N7138fr
Building Technologies
03.2005 HVAC Products
Mises en garde
Le non-respect des consignes suivantes peut porter préjudice aux personnes,
aux biens et à l'environnement !
Il est interdit d'ouvrir l'appareil et d'y procéder à une quelconque intervention !
• Toutes les interventions (montage, installation, maintenance, etc.) ne doivent être
réalisées que par du personnel dûment qualifié.
• En cas de travaux à proximité des bornes de raccordement, coupez complètement la
tension d'alimentation.
• Assurez, par des mesures appropriées, la protection contre les contacts accidentels
sur les raccordements électriques.
• Assurez-vous que les raccordements ont été correctement effectués.
• N'actionnez la touche de déverrouillage / le bouton du LMO... ou le prolongateur
AGK20... qu'à la main (force d'action ≤ 10 N), sans outil ou objet à arêtes vives.
• Ces appareils ne doivent pas être remis en service après une chute ou un choc, car
les fonctions de sécurité peuvent avoir été endommagées même s'il n'y a pas de
dégât apparent.
Indications pour le montage
• Respectez les consignes en vigueur dans votre pays.
Indications pour l'installation
• Posez le câble d'allumage haute tension toujours à part, le plus loin possible de
l'appareil et des autres câbles.
• Le raccordement des conducteurs de phase et de neutre doit respecter les polarités
(non permutables).
• Pour éviter des confusions avec d'autres automates, le LMO64... ne peut être utilisé
qu'avec le socle embrochable AGK11.6, en exécution grise. Veiller particulièrement
à ce que la phase pour les régulateurs de température ou de pression «R» soit prise
après les dispositifs de surveillance «W» et les limiteurs de sécurité «SB» et qu'elle
soit raccordée sur la borne 7, cf. «Schéma de raccordement».
• Installez les commutateurs, les fusibles et la mise à la terre selon les prescriptions
locales en vigueur.
• Ne dépassez pas la charge électrique maximale admissible, voir «Caractéristiques
techniques».
• Les sorties de commande du coffret de sécurité ne doivent pas recevoir de tension
secteur de l'extérieur. Lors d'un contrôle de fonctionnement des appareils comman-
dés par le coffret de sécurité (vannes de combustible, etc.), le LMO64... ne doit pas
être raccordé.
Raccordement électrique des sondes de flamme
Il est important que la transmission des signaux se fasse avec le minimum de perturba-
tions et de pertes :
• Ne pas poser la ligne de sonde avec d'autres conducteurs :
− les capacités de ligne réduisent la grandeur du signal de flamme,
− utiliser un câble séparé.
• Respecter la longueur des câbles de sonde (voir «Caractéristiques techniques»).
2/10
Building Technologies Coffrets de sécurité pour brûleurs à fioul LMO64... CC1N7138fr
HVAC Products 03.2005
Indications pour la mise en service
• Avant la mise en service, vérifiez la conformité des raccordements.
• Lors de la première mise en service, après une intervention de maintenance ou une
période d'arrêt prolongée, procédez aux vérifications de sécurité suivantes :
Vérification de sécurité à effectuer Réaction attendue
a) Démarrage du brûleur avec sonde de Mise sous sécurité à la fin de
flamme obscurcie. «TSA».
b) Démarrage du brûleur avec lumière Mise sous sécurité au bout de 40 s
parasite sur la sonde de flamme. maximum.
c) Fonctionnement du brûleur avec simula- Répétition suivie d'une mise sous
tion d'interruption de flamme : obscurcir sécurité à la fin de «TSA».
la sonde de flamme pendant le fonction-
nement et la maintenir dans cet état.
Normes et certificats
Conformité aux directives relatives
− à la compatibilité électromagnétique (CEM) 89/336/CEE
− à la basse tension 73/23/CEE
ISO 9001 : 2000 ISO 14001 : 1996
Cert. 00739 Cert. 38233
Indications pour la maintenance
• Après chaque échange d'appareil, assurez-vous que les raccordements ont été
correctement effectués et vérifiez les fonctions de sécurité conformément aux ins-
tructions du chapitre «Indications pour la mise en service».
Indications pour le recyclage
Cet appareil contient des composants électriques et électroniques et ne doit pas être
éliminé comme un déchet domestique.
Respecter impérativement la législation locale en vigueur !

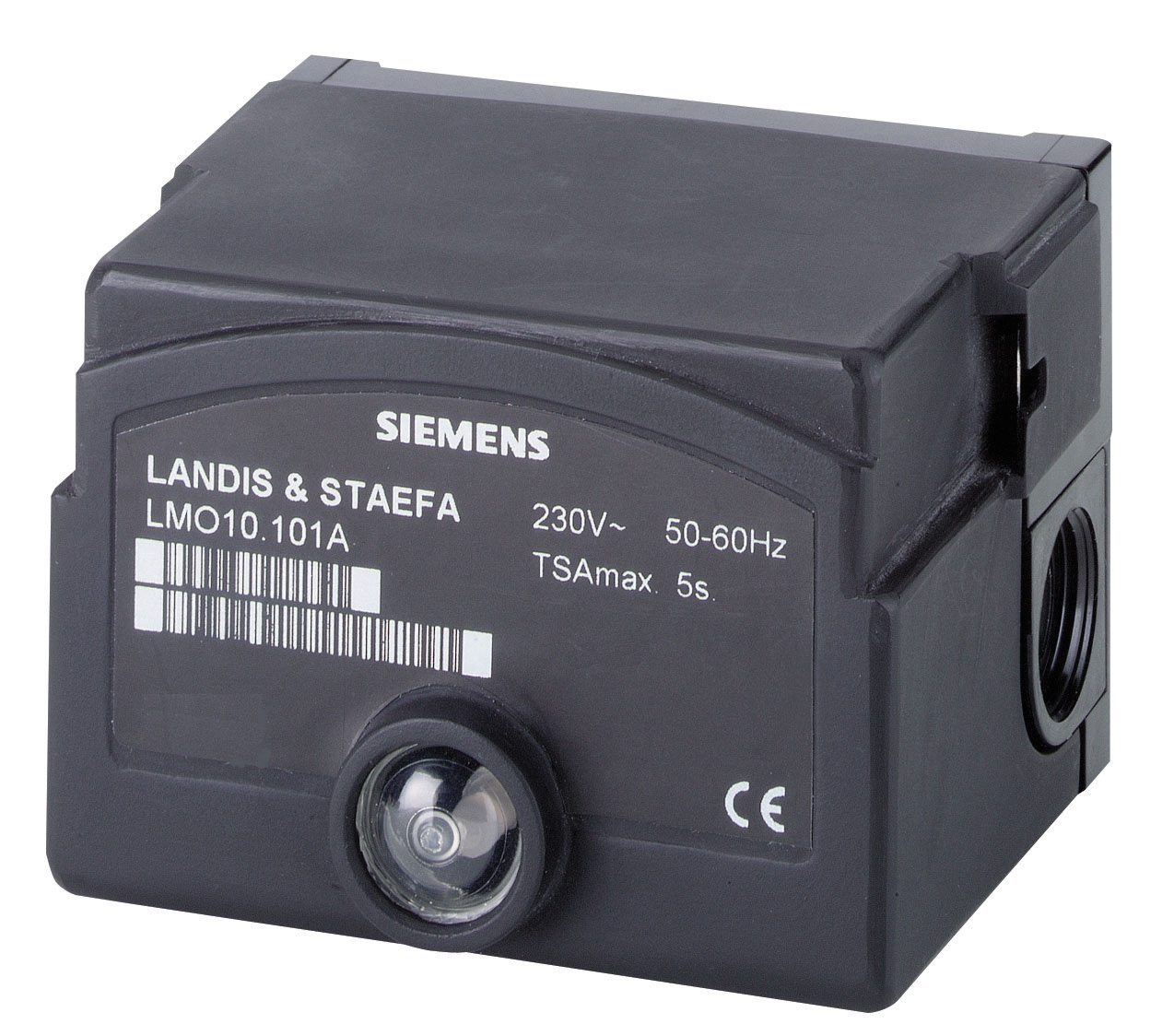

Exécution
Le boîtier est en matière plastique résistant aux chocs et à la chaleur, difficilement in-
flammable. Il est embrochable sur son socle et comprend :
− le microprocesseur pour la commande du programme et les relais pour la com-
mande de charge,
− l'amplificateur électronique de signal de flamme,
− la touche de déverrouillage avec lampe témoin 3 couleurs pour les signalisations de
service et de dérangement, ainsi que la prise pour l'interface de communication
OCI400.
Les coffrets de sécurité LMO64... et les socles embrochables AGK11.6 sont de couleur
gris argenté (RAL7001).
3/10
Building Technologies Coffrets de sécurité pour brûleurs à fioul LMO64... CC1N7138fr
HVAC Products 03.2005
Indication et diagnostic − Signalisation en plusieurs couleurs de dérangement et de service.
− Transmission de signalisations de fonctionnement et de dérangement et informa-
tions de service via à l'interface de communication OCI400 et le logiciel ACS400 (sur
PC sous Windows).
Références et désignations
Type Allures de la Puissance ¹) Déver- Temps
Tension vanne à du brûleur rouillage
secteur combustible à dis-
tance
tw t1 / t1´ TSA t3 t3n t4 t8
max. min. max. min. max. min. max.
Exécutions standard
LMO64.300B2 230 V~ 1 < 30 kg / h • • 5s 15 / 16 s 10 s 15 s 10 s --- 20 s
LMO64.301B2 230 V~ 1 < 30 kg / h • • 5s 15 / 16 s 10 s 15 s 10 s --- 90 s
LMO64.302B2* 230 V~ 1 < 30 kg / h • • 5s 15 / 16 s 10 s 15 s 3s --- 20 s
* uniquement sur demande !
Légende TSA Temps de sécurité au démarrage
tw Temps d'attente
t1 Temps de préventilation
t1´ Temps de ventilation
t3 Temps de…
