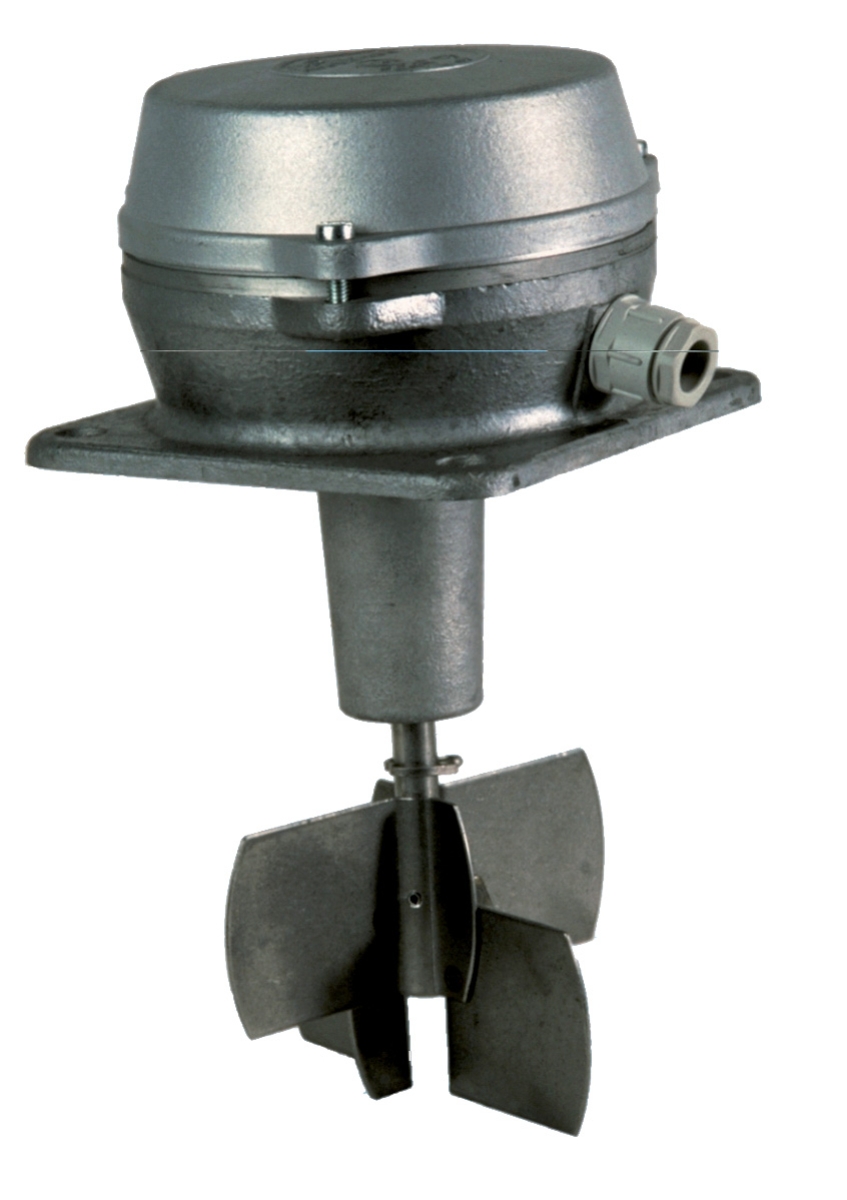

CBM Level indicator with paddles ASE

3G-CBM-03525 Indicateur de niveau à pales pour poudres et granules Apte pour contrôler le niveau de poudres et granulés dans des réservoirs ou entrepôts, pour la signalisation du niveau haut et bas, pour le contrôle transporteur, pour les approvisionneurs etc. Dimensioni (mm) Type Saut de niveau Tension de Tempèrature ambiante Degré de fonctionnement de fontionnement protection ASE à 4 pales 50 mm fixe 230 Va.c. -20 ÷ 80 °C IP54 CARACTERISTIQUES ELECTRIQUES Moteur synchrone: 4.5VA, tension de fontionnemet et fréquence 230Va.c. 50Hz Niveau livello 2 SPDT microrupteurs: augmente dimin. descend aum. „„ pour le contrôle du moteur „„ pour l’opération. N L NC C NO Tension nominale d’isolation Ui 380Va.c. Courant thermique lth 10A Tension d’explotation : 220V- 250V~ 230Vca 50Hz Charge résistive AC-12 - 10A Charge inductive AC-15 - 4A Courant continu DC-13 0,2A - N L NC C NO Signal allarmi d’alarme HOLOLOGATION ET STANDARDS Conforme à EN 60947-5-1 standards. INSTALLATION Raccord à bride avec montage vertical et horizontal Connexion par bloc de borne d’alimentation de puissance du moteur Connecter le micro pour ajustement automatique du niveau Activer le moteur électrique pour la rotation libre de l’hélice. Le blocage de l’hélice doive débloquer le micro. Il est recommandé d’installer l’ ASE loin de stockages des lieux de chargement et loin de la présence de matériaux à haute densité et de le protéger par un dispositif réfléchissant l’arbre et l’hélice. NIVEAU MAXIMAL Signalisation de L’installation de l’appareil s’effectue habituellement sur le côté de la tête haut niveau du réservoir. NIVEAU MINIMUM ET MOYENNE Généralement, le dispositif est monté horizontalement. Pour les petits ré- Deflecteur de servoirs, prolongeant l’essieu on peut le monter aussi bien sur le côté de protection la tête. Pour matériaux légers et fluides sont utilisés vis avec de grandes lames. Pour les grandes tailles on préfère vis à lames souples. Signalisation de bas niveau A FONTIONNEMENT Des éléments qui déterminent le fonctionnement sont le moteur synchrone et son couple Le matériau empêche la rotation de l’hélice jusqu’à l’arrêt. Adapte pour contrôler les matières (telles que les granulés et les poudres) avec un poids spécifique d’ environ 0,7 kg/dm3. Lorsque le matériau empêche la rotation de la vis, le moteur électrique avec la force de son couple agit sur le micro-interrupteur, qui ferme ou bien ouvre le circuit électrique (24 280Va.c. 10A) et le second micro-interrupteur arrête le moteur, déconnectant l’alimentation. En réduisant le niveau, l’hélice est libéré et à travers le ressort de rappel du moteur et du micro passe automatiquement dans la position initiale. NB Si vous souhaitez utiliser pour contrôle un second micro, la tension utilisée doit être la même choisit avec la tension d’alimentation du moteur. CARACTERISTIQUES Coffret en aluminium Hélice à 4 pales en acier inoxydable Arbre d’embrayage monté sur roulements à billes étanches Connexion de sortie avec presse-thermoplastique antichoc G 1 / 2 Stockage et température de transport: -25 / 70°C Poids: 2.2 kg.
