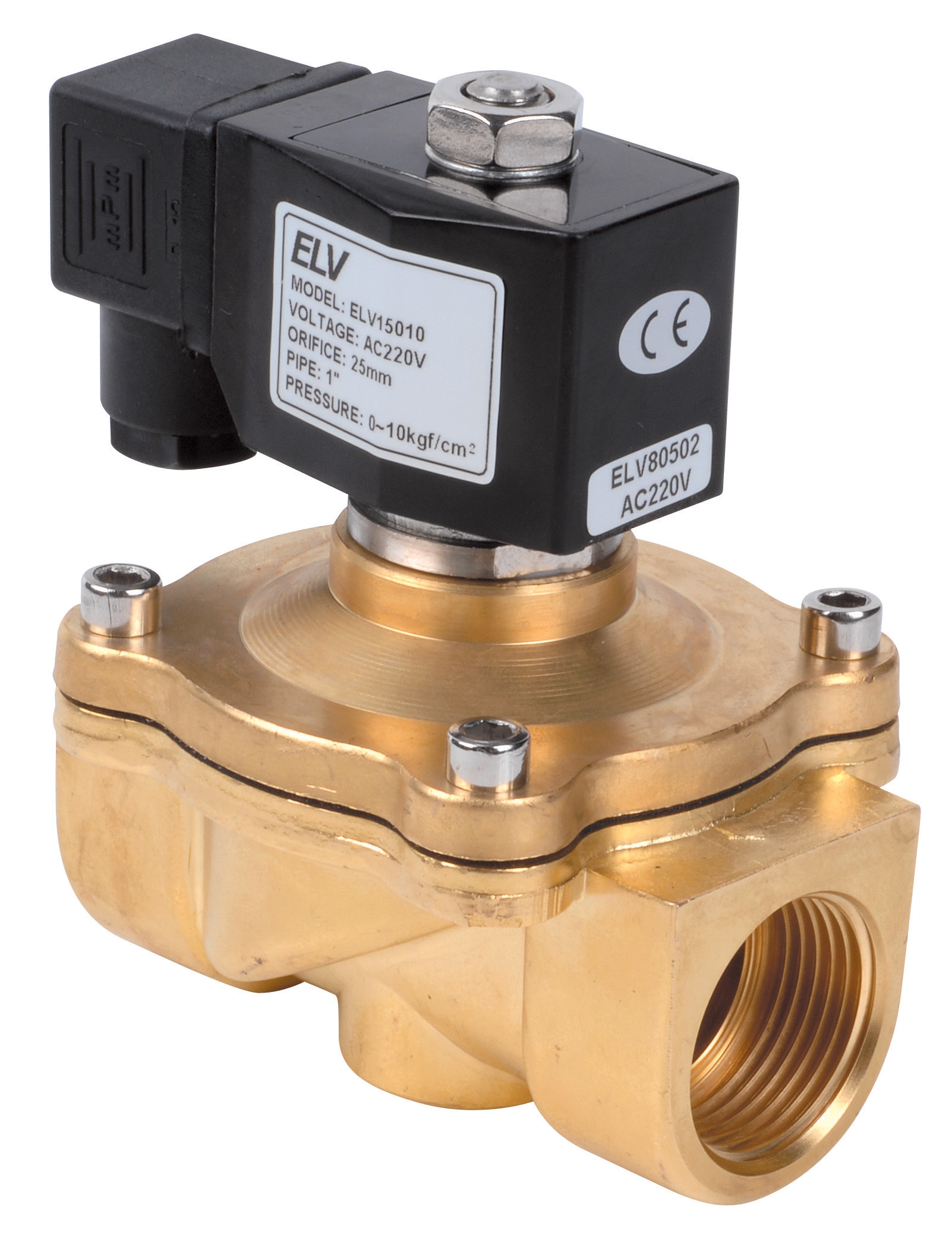

ELV Solenoid valve D.1"1/2 NO MINI O 230V

NO bronze Solenoid Direct action Code Differential Pressure 0 • 220 volts, Solenoid valve 1/2" • with connector ELV18002 • membrane NBR • 220 volts, Solenoid valve 3/4" • with connector ELV18004 • membrane NBR • 220 volts, Solenoid valve 1" • with connector ELV18006 • membrane NBR • 220 volts, Solenoid valve 1"1/4 • with connector ELV18008 • membrane NBR • 220 volts, Solenoid valve 1"1/2 • with connector 3G-CBM-03231 • membrane NBR • 220 volts, Solenoid valve 2" • with connector ELV18012 • NBR Diaphragm TECHNICAL CHARACTERISTICS Model ELV18002 ELV18004 ELV18006 ELV18008 3G-CBM-03231 ELV18012 diameter connection 1/2 " 3/4 " 1" 1 " 1/4 1 " 1/2 2" passing diameter 16 mm 20 mm 25 mm 32 mm 40 mm 50 mm max differential pressure. 5 5 5 5 5 5 value CV 4.8 7.6 12 24 29 48 Consumption VA 220 volt 57 57 57 70 70 70 Consumption W 24 volt 32 32 32 40 40 40 SunL mm 69 73 99 123 123 168 DimH mm 57 57 77.5 94 94 123 fluid viscosity Less than 20 CST Fluid pressure operation Water: 0 ~ 10 Air: 0 ~ 10 Oil: 0 ~ 10 bar max temperature -5 ~ 65 ° C Voltage +/- 10% - AC230V Body Equipment Bronze Membrane manual operation Action direct Type Normally open SPARE PARTS FOR VALVES Model ELV18002 ELV18004 ELV18006 ELV18008 3G-CBM-03231 ELV18012 Reference 220 V coil ELV80502 ELV80502 ELV80502 ELV80506 ELV80506 ELV80506 Reference coil 110V ELV80520 ELV80520 ELV80520 ELV80524 ELV80504 ELV80524 Reference AC 48 V coil ELV80540 ELV80540 ELV80540 - - - Reference coil AC 24 V ELV80560 ELV80560 ELV80560 ELV80564 ELV80564 ELV80564 Reference AC 12 V coil ELV80602 ELV80602 ELV80602 - - - coil reference DC 24 V ELV81502 ELV81502 ELV81502 ELV81506 ELV81506 ELV81506 Reference DC 12 V coil ELV81520 ELV81520 ELV81520 ELV81524 ELV81524 ELV81524 Reference diaphragm NBR ELV90502 ELV90502 ELV90504 ELV90506 ELV90507 ELV90508 EPDM membrane Reference ELV91502 ELV91502 ELV91504 ELV91506 ELV91507 ELV91508 Viton diaphragm Reference ELV92502 ELV92502 ELV92504 ELV92506 ELV92507 ELV92508 Cata has Installation P197 P242 2014.indd 203 07/29/14 6:24 p.m. Electrovannes bronze NO Code Action directe - Pression différentiel 0 Electrovanne 1/2” • Avec connecteur ELV18002 Electrovanne 3/4” • Avec connecteur ELV18004 Electrovanne 1” • Avec connecteur ELV18006 Electrovanne 1” 1/4 • Avec connecteur ELV18008 Electrovanne 1“ 1/2” • Avec connecteur 3G-CBM-03231 Electrovanne 2” • Avec connecteur ELV18012 Caractéristiques techniques Modèle ELV18002 ELV18004 ELV18006 ELV18008 3G-CBM-03231 ELV18012 Diamètre Raccord 1/2” 3/4” 1” 1” 1/4 1” 1/2 2” Diamètre passage 16 mm 20 mm 25 mm 32 mm 40 mm 50 mm Pression différentielle max. 5 5 5 5 5 5 Valeur CV 4.8 7.6 12 24 29 48 Consommation VA 220 volt 57 57 57 70 70 70 Consommation W 24 volt 32 32 32 40 40 40 Dim L mm 69 73 99 123 123 168 Dim H mm 57 57 77,5 94 94 123 Viscosité fluide Moins de 20 CST Fluide Air - Eau - Fioul Pression fonctionnement Eau : 0 ~ 10 Air : 0 ~10 Fioul : 0 ~ 10 bar Pression maxi 10 bar Température maxi -5 ~ 65°C Tension +/- 10% - AC230V Matériel du corps Bronze Membrane NBR Mode opération Action directe Type Normalement ouverte Protection IP IP65 PIÈCES DE RECHANGES POUR VANNES Modèle ELV18002 ELV18004 ELV18006 ELV18008 3G-CBM-03231 ELV18012 Référence bobine 220 V ELV80502 ELV80502 ELV80502 ELV80506 ELV80506 ELV80506 Référence bobine 110 V ELV80520 ELV80520 ELV80520 ELV80524 ELV80504 ELV80524 Référence bobine AC 48 V ELV80540 ELV80540 ELV80540 - - - Référence bobine AC 24 V ELV80560 ELV80560 ELV80560 ELV80564 ELV80564 ELV80564 Référence bobine AC 12 V ELV80602 ELV80602 ELV80602 - - - Référence bobine DC 24 V ELV81502 ELV81502 ELV81502 ELV81506 ELV81506 ELV81506 Référence bobine DC 12 V ELV81520 ELV81520 ELV81520 ELV81524 ELV81524 ELV81524 Référence membrane NBR ELV90502 ELV90502 ELV90504 ELV90506 ELV90507 ELV90508 Référence membrane EPDM ELV91502 ELV91502 ELV91504 ELV91506 ELV91507 ELV91508 Référence membrane VITON ELV92502 ELV92502 ELV92504 ELV92506 ELV92507 ELV92508 249
