Datasheet Content
EVRM-NC Code
ÉLECTROVANNES GAZ À RÉARMEMENT MANUEL
NORMALEMENT FERMÉE • 6 BAR
Puissance
Pression
Corps bobine
Max bar
Watt
EVRM 6NCO OT D.3/8" 3/8" Laiton 6 8 ELK17002
EVRM 6NC1 OT D.l/2" 1/2" Laiton 6 8 ELK17004
EVRM 6NC2 OT D.3/4" 3/4" Laiton 6 8 ELK17006
EVRM 6NC3 OT D.l" l" Laiton 6 8 ELK17008
EVRM 6NCO D.3/8" 3/8" Aluminium 6 12 ELK17010
EVRM 6NCl D.l/2" 1/2" Aluminium 6 12 ELKl7012
EVRM 6NC2 D.3/4" 3/4" Aluminium 6 12 ELKl7014
EVRM 6NC3 D.l" l" Aluminium 6 12 ELKl7016
EVRM 6NC35 D.1"1/4 l"l/4 Aluminium 6 12 ELKl7018
EVRM 6NC4 D.1"1/2 1"1/2 Aluminium 6 12 ELK17020
EVRM 6NC6 D.2" 2" Aluminium 6 12 ELK17024
EVRM 6NC7 DN 65 DN 65 Aluminium 6 25 ELK17028
EVRM 6NC8 DN 80 DN 80 Aluminium 6 25 ELK17030
EVRM 6NC9 DN l00 DN 100 Aluminium 6 35 ELK17032
EVRM 6NC93 DN 125 DN 125 Aluminium 6 35 ELK17034

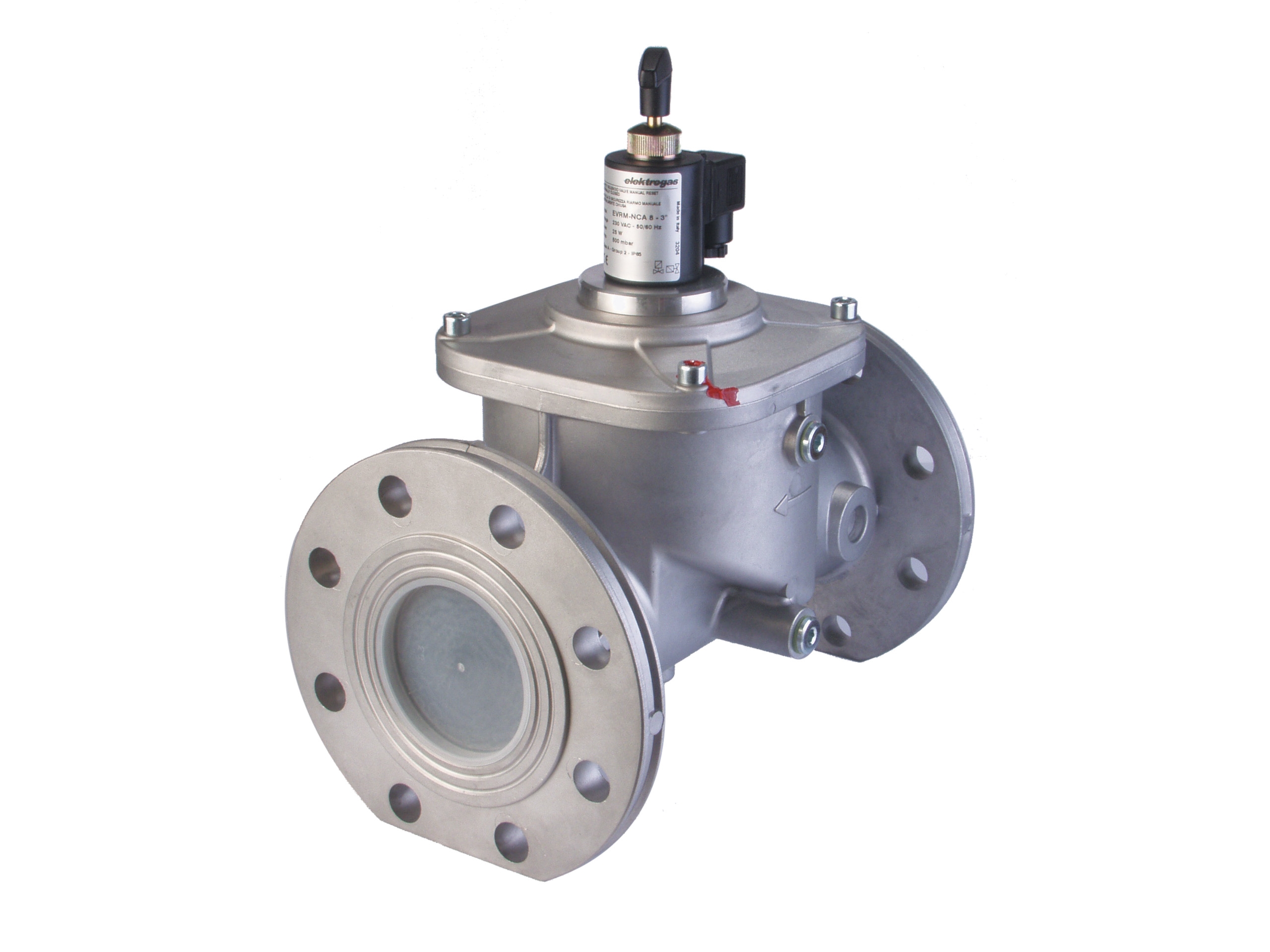

EVRM 6NC95 DN 150 DN 150 Aluminium 6 35 3G-CBM-02904
EVRM 6NC98 DN 200 DN 200 Aluminium 6 35 ELK17038
EVRM 6NC910 DN 250 DN 250 Aluminium 6 35 ELKl7040
EVRM 6NC912 DN 300 DN 300 Aluminium 6 35 ELKl7042
Avec orifice pour contact de fin de course de 2" à 12"
EVRM-NC
ÉLECTROVANNES GAZ À RÉARMEMENT MANUEL
NORMALEMENT FERMÉE
ELECTROVANNE DE SÛRETÉ EVRM-NC CARACTÉRISTIQUES TECHNIQUES
L' électrovanne de type EVRM-NC est une électrovanne de sécurité
Raccords F/F : filetés gaz de 3/8" à 2"
à réarmement manuel normalement fermée. Dans des conditions
: à brides PN16 - UNI 2223
de repos, le ressort agit sur le clapet de l'électrovanne gardant de DN65 à DN300
ainsi fermé le passage du gaz. En alimentant simplement
la bobine, !'électrovanne ne s'ouvre pas. Il faut intervenir Tension : 230V-50/60 HZ
manuellement sur le levier de réarmement placé sur le sommet : l lOV-50/60 HZ
de I' électrovanne. Une lois ouverte, I' électrovanne est capable de : 24 VAC-VDC
garder cette position pendant tout le temps que dans la bobine : 12V VAC - VDC
on a du courant. En absence de courant, I' électrovanne se ferme Marge de tension :-15% + + 10%
rapidement et au rétablissement du courant, elle reste fermée.
° °
Une lois éliminées les causes de l'anomalie, l'ouverture doit être Température de travail :-l 5 C + +60 C
effectuée manuellement comme décrite ci-dessus. Ce type de
dispositif, en liaison avec un ou plusieurs pressostats, est lait pour Pression de travail : 600 mbar / 6 bar
des manoeuvres d'arrêt et de distribution de gaz ou d'air et il est
apte au service continue (toujours sous tension). Temps de fermeture : < l seconde
INSTALLATION ET RÉGLAGE Degré de protection : IP 65 < DN100
IP 54 > DN100- IP 65 (option)
Vérifier la concordance entre le sens du débit et la Flèche en relief
sur le corps de I'électrovanne, contrôler le juste alignement des Presse à câbles : Fiche DIN PG 9
tuyaux de branchement et observer que la distance des parois
permet une libre circulation de l'air. L'électrovanne peut être Prises de pression : l /4" sur deux côtés
montée avec la bobine horizontale ou verticale. La bobine peut (exclu sur le modèle avec corps en laiton)
°
être elle même orientée dans n'importe quelle direction sur 360 .
L'installer dans un endroit protégé de la pluie, des jets ou des Normes : Atex & Ex nA IIA T4GcX ( sur demande)
égouttements d'eau. CE
Pour le branchement électrique, ôter le couvercle du connecteur
EAC
et brancher les câbles d'alimentation au bornier du circuit de
redressement. Ce matériel doit être installé en accord avec les lois en vigueur.
Elektrogas se réserve le droit d'apporter des mises à jour ou des
Eviter de trop serrer et monter sans tension. modifications techniques sans avis préalable.
Le tableou suivant montre les valeurs maximum de tension (F max),
de serrage (T max), de force des visses (C max) suivant la norme
EN 13611.
BRANCHEMENT ÉLECTRIQUE
Enlever le couvercle de protection et brancher les câbles
Connections Fmax Tmax Cmax d'alimentation au bornier du circuit de redressement. Dans le cas
INm) 1<10 s INm) INm)
où l'on effectue le passage des câbles à travers le trou qui était
Rp 3/8 70 35 à l'origine fermé, pour fermer l'autre trou resté ouvert, utiliser la
Rp 1/2 105 50 pastille en caoutchouc qui se trouve sous le bouchon.
Rp 3/4 225 85
Rp 1 340 125 Raccordement électrique
Rp 111, 475 160 (IEC 730-1)
Rp 1112 610 200 50 Schéma de raccordement
220V/110V.
Rp 2 1100 250 50
Dans le cadre de bobine 12V
DN 65 1600 50
et 24V en utilisant le + et le-.
DN 80 2400 50
DN 100 5000 80
DN 125 6000 160
DN 150 7600 160
DN200 7600 160 L + N
DN250 7600 160
DN300 7600 160
�
NETIOYAGE ET ENTRETIEN
On peut facilement nettoyer le filtre ou le logement de passage du
gaz de la poussière et de toute autre particule étrangère. Après
avoir fermé le gaz à l'amont et coupé la tension, la bobine se
déplace en dévissant la poignée de réarmement et le capuchon
moleté de fixotion. Dévisser ensuite les vis qui fixent la contre
bride au corps de !'électrovanne. Pendont cette opérotion, faire
attention à ne pos endommager le logement du clapet.
EVRM-NC
GAMME SUIVANT TENSION ET PRESSION
Modèle Dimensions (mm)
Facteur
Consommation Poids
Kvs
Bronze Aluminium à 230VAC A D lnt Kg
(m 3/hl
Rp 3/8 8 0,7 30 58 ll5 130 0,4
Rp 1/2 8 1,3 30 58 115 130 0,4
G 3/4 8 2,0 35 55 113 130 0,6
Gl 8 4,5 40 62 115 137 0,7
Rp 3/8 12 2,9 70 77 148 164 0,9
Rp 1/2 12 6,0 70 77 148 164 0,9
Rp 3/4 12 9,5 85 96 158 180 1,1
Rp l 12 12,0 85 96 158 180 1,1
Rp 111i 12 20,0 120 153 188 220 2
Rp J l f'l 12 26,0 120 153 188 220 2
Rp 2 12 40,0 106 156 192 230 2,3
ON 40 1 12 26,0 150 193 188 262 110 4xl8 3,7
ON 501 12 40,0 165 196 192 274 125…
