Datasheet Content
Sonde statique
4“ - A-489 A-302F-C
6“ - A-491 A-302F-B
A-302F-A
8“ - A-493
Vue de la bride
Prise de pression Statique en Acier Inoxydable permettent de mesurer la pression SPÉCIFICATIONS
statique dans les conduites et pièces. Ils doivent être connectés au commutateur de pression Dimensions : 101 mm, 152 mm, 203 mm.
différentielle ainsi qu’aux transmetteurs. Deux capteurs statiques sont utilisés pour les applications Materiaux : capteur inox 304 en conduite, inox 303 raccord cannelé, inox 430 bride.
où la pression différentielle est récupérée au travers d’un filtre ou d’une bobine. Ces capteurs Raccordement : Raccord cannelé pour une utilisation avec 3/16” tubage ID.
incluent une bride de fixation avec un joint en caoutchouc intégré et deux vis pour simplifier le
montage sur conduite.
A-302F-A, 1,5 cm, prise de pression inox statique coudé avec bride de fixation (DWY80002)
A-302F-B, 2,3 cm, prise de pression inox statique coudé avec bride de fixation (DWY80004)
A-302F-C, 3 cm, prise de pression inox statique coudé avec bride de fixation (DWY80006)
A-489, 1,5 cm, prise de pression inox statique droite avec bride de fixation (DWY80010)
A-491, 2,3 cm, prise de pression inox statique droite avec bride de fixation (DWY80012)
A-493, 3 cm, prise de pression inox statique droite avec bride de fixation (DWY80014)
Conçu pour une installation simplifiée, il est aisé à monter, peu cher, et fournit une détection précise A-308
de la pression statique pour un air régulier de vitesses allant jusqu’à 1500 PPM.
A-307, Raccord pour Pression Statique, pour raccordement de tuyauterie en métal de 1/4” (DWY80020) A-414
A-307-SS, Comme ci-dessus en Acier Inoxydable(DWY80021)
A-308, Raccord pour Pression Statique, pour plastique ID ou tube en caoutchouc de 3/16” et 1/8”
(DWY80022)
A-307
A-414, inox Capteur de Pression pour Pièces Propres (DWY80023)
Ces Embouts à Pression Statique sont idéales pour des applications telles que la détection de
baisse de pression statique au travers de filtres à air industriels et de bobines réfrigérantes. Ici, la
probabilité de turbulence dans l’air implique que les premières détections de pression soit faites loin
des parois de conduite pour minimiser les empiètements et aspirations et garantir des relevés précis. A-301
Pour une installation permanente de ce type, l’embout à pression statique Dwyer No. A-301 ou
A-302 doivent être utilisés. Il détecte la pression statique qui traverse les trous percés radialement
près de l’embout et peut être utilisé dans des flux d’air d’une vélocité allant jusqu’à 12,000 PPM.
Les embouts coudés doivent avoir 4” de profondeur. Chacun a quatre trous radiaux, des trous de
détection de 040”. Tous les modèles excepté le Modèle A-303 se montent avec un trou de 3/8” A-302
dans la conduite. Pour un usage portatif, un aimant maintient le No. A-303 en place.
A-301, Embout à Pression Statique, pour Raccord par tuyauterie métallique de 1/4” (DWY90002)
A-301-A, Embout à Pression Statique, identique au A-301 avec une profondeur d’insertion de 2,3 cm (DWY90004)
A-301-B, Embout à Pression Statique, identique au A-301 avec une profondeur d’insertion de 3 cm (DWY90006)
A-301-C, Embout à Pression Statique, identique au A-301 avec une profondeur d’insertion de 4,5 cm (DWY90008) A-303
A-301-SS, Identique au A-301 avec de l’Acier Inoxydable (DWY90010)

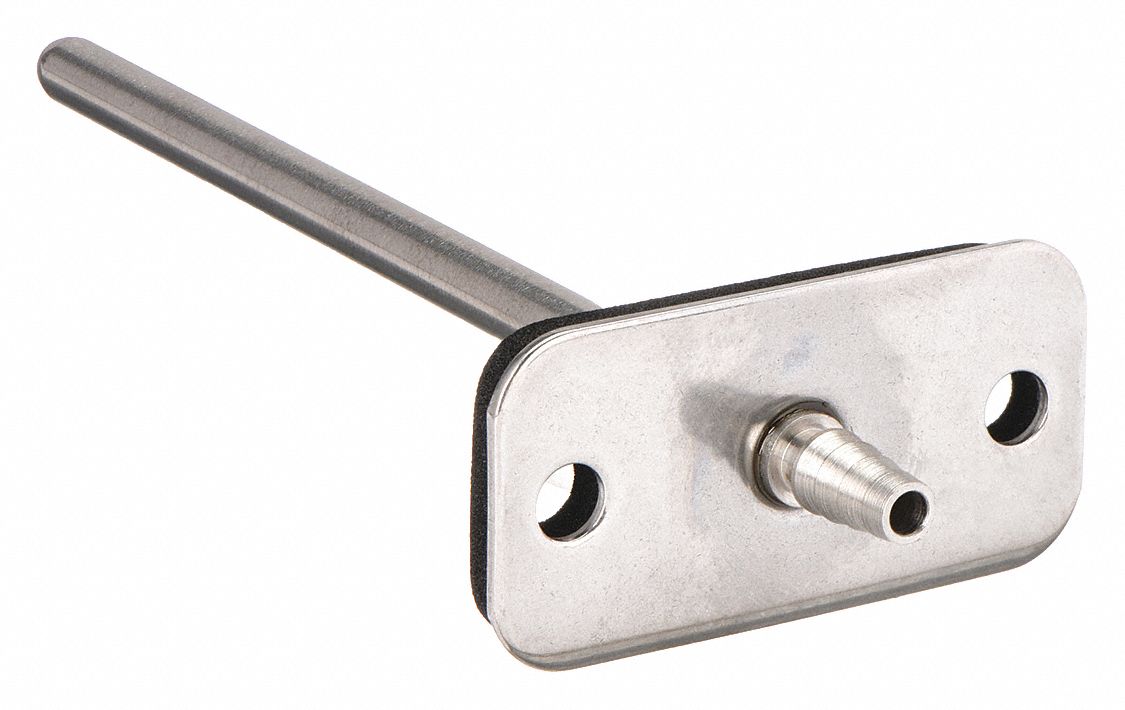

A-302, Embout à Pression Statique, pour plastique ID ou tube en caoutchouc de 3/16” et 1/8” (3G-CBM-02409)
A-302-A, Embout à Pression Statique, identique au A-302 avec une profondeur d’insertion de 2,3 cm (DWY90014)
A-303, Embout à Pression Statique Portable, pour tube ID en caoutchouc ou en plastique de 3/16” avec 1,5 cm
d’insertion (DWY90016)
L’A-305 Faible résistance, l’Embout à Pression Statique est conçu pour un usage dans un air chargé
en poussière et pour des applications à réponse rapide. Il est recommandé dans les cas où une
très faible action de la pression est requise pour un commutateur de pression ou des indications de
mesure – ou le temps de réponse est primordial. A-305
A-305, Embout à Pression Statique, application de faible résistance, fourni avec deux contre-
écrous hexagonaux et deux rondelles de montage pour fixation sur conduite et avec un tuyau au
filetage de 1/8” NPT pour raccordement de pression (DWY90020)
A-305-SS, identique au A-305 en acier Inoxydable (DWY90022)
A-306, Capteur de Pression Statique Extérieure. Fournit un signal de pression moyenne extérieure
en référence pour les applications de pressurisation du bâtiment. Inclut un capteur, tuyauterie en
vinyle de 50’, bride de fixation et hardware. Capteur Rouge (DWY90024)
A-306-A, Capteur de Pression Statique Extérieure. Fournit un signal de pression moyenne A-306-A
extérieure en référence pour les applications de pressurisation du bâtiment. Inclut un capteur,
tuyauterie en vinyle de 50’, bride de fixation et hardware. Capteur Gris (DWY90026)
