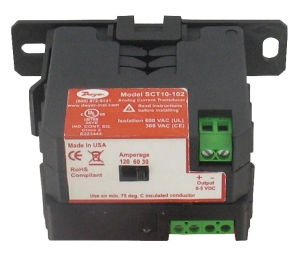

Dwyer Current transmitter SCT10-100

Série SCS Détecteur de courant Relais de Sortie Optionnel, Boîtier à Coeur Solide ou Ouvrable 1-27/32 63/64 1-9/16 2-9/16 [47.0] [24.9] [39.6] [65.0] 2-35/64 2-35/64 [64.5] [64.5] 1-5/64 1-5/64 [27.4] [27.4] 2-9/16 1-1/16 1-1/16 2-9/16 [65.0] [26.9] [26.9] [65.0] 2-45/64 2-45/64 [68.6] [68.6] La Série SCS Détecteur de Courant Economique est idéale pour la surveillance si SPÉCIFICATIONS les ventilateurs, les pompes ou les moteurs sont opérationnels. Le courant passant au travers Sortie : Isolé, 1A @ 30 VAC/DC max, NO. de la pièce centrale de l’appareil alimente le circuit sans source d’énergie extérieure. Tous les Relais Externe : SPST N.O., 10A à 260 VAC (5A à 30 VDC). modèles ont une conception à sortie statique et sont aisés à installer. Les LED optionnelles Besoin en Energie : Aucun, auto-alimenté. et les modules de relais 10 Amp sont disponibles. La Série SCS est disponible avec des Limites de Température : -15 à +60°C. configurations ouvrable ou solide. Tension d’Isolation : 600 VAC RMS. Fréquence : 50/60 Hz. Courant Valeur de Mode du Relais à Réf. Caractéristiques du Boîtier : UL, 94 V-O d’indice d’inflammabilité, Modèle Boîtier Admissible Consigne Commuta- Rupture teur Brusque Boîtier en plastique ABS. SCS-120025 Solide .25 à 200 A 0.25 Fixe Sous tension Non DWY60302 Homologations : CE, RoHS, cUL, UL. RoHS SCS-111100 Solide 1 à 135 A Réglable Sur/sous tension Non DWY60304 SCS-111100-R Solide 1 à 135 A Réglable Sur/sous tension Oui DWY60306 SCS-220015 Ouvrable .15 à 200 A 0.15 Fixe Sous tension Non DWY60308 SCS-220150 Ouvrable 1.5 à 200 A 1.5 Fixe Sous tension Non DWY60310 SCS-211125 Ouvrable 1.25 à 135 A Réglable Sur/sous tension Non DWY60312 SCS-220150-R Ouvrable 1.5 à 200 A 1.5 Fixe Sous tension Oui DWY60314 SCS-211125-R Ouvrable 1.25 to 135 A Réglable Sur/sous tension Oui DWY60316 Série SCT Transmetteur de courant Relais de Sortie Optionnel 2-9/16 1-1/16 2-9/16 [65.0] [26.9] [65.0] 3BYE IND. CONT. CO. Class 2 3/8 [9.6] C223444 Isolation 600 VAC (UL) 300 VAC (CE) 2-45/64 2-45/64 Read instructions before installing (800) 872-9141 www.dwyer-inst.com 13/64 Model SCT10-100 Analog Current Transducer [68.6] [68.6] [5.3] 3-1/4 [82.4] 43/64 [17] La Série SCT Transmetteur de Courant Continu mesure la consommation de courant SPÉCIFICATIONS des pompes, ventilateurs, chaudières, panneaux solaires et refroidisseurs dans les applications Sortie : Isolé, 1A @ 30 VAC/DC max, NO. de contrôle énergétique. Les sorties d’intensité ou de tension peuvent être échelonnées à l’aide Relais Externe : SPST N.O., 10A à 260 VAC (5A à 30 VDC). d’un commutateur de glisseur pour effectuer une sélection entre trois plages définies en usine. Besoin en Energie : Aucun, auto-alimenté. La configuration à coeur ouvert permet au transformateur de courant d’être installé sur des Limites de Température : -15 à +60°C. installations existantes ou nouvelles. La bride de montage clipsable permet une installation rapide Tension d’Isolation : 600 VAC RMS. en cas de remplacement des transformateurs. Une commande relais 10 A optionnelle peut se Fréquence : 50/60 Hz. clipser sur le commutateur de courant, ce qui élimine le besoin de fixer un relais additionnel. Caractéristiques du Boîtier : UL, 94 V-O d’indice d’inflammabilité, Boîtier en plastique ABS. ACCESSOIRES Homologations : CE, RoHS, cUL, UL. SCT-RLY-12, 12 VAC Module de déclenchement de Relais de Tension RoHS SCT-RLY-24, 24 VAC Module de déclenchement de Relais de Tension. Besoin en Max. courant Modèle Plage Sortie Energie continu Réf. Opérationnelle SCT10-100 30/60/120 A 4 to 20 mA 24 VDC 120 A 3G-CBM-02362 SCT10-102 30/60/120 A 0 to 5 VDC Auto-alimenté 120 A DWY60404 SCT20-103 20/100/150 A 0 to 10 VDC Auto-alimenté 150 A DWY60406
