Datasheet Content
Série

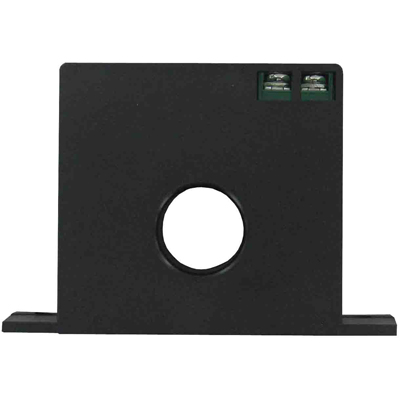

SCS Détecteur de courant
Relais de Sortie Optionnel, Boîtier à Coeur Solide ou Ouvrable
1-27/32 63/64 1-9/16 2-9/16
[47.0] [24.9] [39.6] [65.0]
2-35/64 2-35/64
[64.5] [64.5]
1-5/64 1-5/64
[27.4] [27.4]
2-9/16 1-1/16 1-1/16 2-9/16
[65.0] [26.9] [26.9] [65.0]
2-45/64 2-45/64
[68.6] [68.6]
La Série SCS Détecteur de Courant Economique est idéale pour la surveillance si SPÉCIFICATIONS
les ventilateurs, les pompes ou les moteurs sont opérationnels. Le courant passant au travers Sortie : Isolé, 1A @ 30 VAC/DC max, NO.
de la pièce centrale de l’appareil alimente le circuit sans source d’énergie extérieure. Tous les Relais Externe : SPST N.O., 10A à 260 VAC (5A à 30 VDC).
modèles ont une conception à sortie statique et sont aisés à installer. Les LED optionnelles Besoin en Energie : Aucun, auto-alimenté.
et les modules de relais 10 Amp sont disponibles. La Série SCS est disponible avec des Limites de Température : -15 à +60°C.
configurations ouvrable ou solide. Tension d’Isolation : 600 VAC RMS.
Fréquence : 50/60 Hz.
Courant Valeur de Mode du Relais à Réf. Caractéristiques du Boîtier : UL, 94 V-O d’indice d’inflammabilité,
Modèle Boîtier Admissible Consigne Commuta- Rupture
teur Brusque Boîtier en plastique ABS.
SCS-120025 Solide .25 à 200 A 0.25 Fixe Sous tension Non DWY60302 Homologations : CE, RoHS, cUL, UL. RoHS
SCS-111100 Solide 1 à 135 A Réglable Sur/sous tension Non DWY60304
SCS-111100-R Solide 1 à 135 A Réglable Sur/sous tension Oui DWY60306
SCS-220015 Ouvrable .15 à 200 A 0.15 Fixe Sous tension Non DWY60308
SCS-220150 Ouvrable 1.5 à 200 A 1.5 Fixe Sous tension Non DWY60310
SCS-211125 Ouvrable 1.25 à 135 A Réglable Sur/sous tension Non 3G-CBM-02359
SCS-220150-R Ouvrable 1.5 à 200 A 1.5 Fixe Sous tension Oui DWY60314
SCS-211125-R Ouvrable 1.25 to 135 A Réglable Sur/sous tension Oui DWY60316
Série
SCT Transmetteur de courant
Relais de Sortie Optionnel
2-9/16 1-1/16 2-9/16
[65.0] [26.9] [65.0]
3BYE
IND. CONT. CO.
Class 2 3/8
[9.6]
C223444
Isolation 600 VAC (UL)
300 VAC (CE)
2-45/64 2-45/64
Read instructions
before installing (800) 872-9141
www.dwyer-inst.com
13/64
Model SCT10-100
Analog Current Transducer
[68.6] [68.6]
[5.3]
3-1/4
[82.4]
43/64
[17]
La Série SCT Transmetteur de Courant Continu mesure la consommation de courant SPÉCIFICATIONS
des pompes, ventilateurs, chaudières, panneaux solaires et refroidisseurs dans les applications Sortie : Isolé, 1A @ 30 VAC/DC max, NO.
de contrôle énergétique. Les sorties d’intensité ou de tension peuvent être échelonnées à l’aide Relais Externe : SPST N.O., 10A à 260 VAC (5A à 30 VDC).
d’un commutateur de glisseur pour effectuer une sélection entre trois plages définies en usine. Besoin en Energie : Aucun, auto-alimenté.
La configuration à coeur ouvert permet au transformateur de courant d’être installé sur des Limites de Température : -15 à +60°C.
installations existantes ou nouvelles. La bride de montage clipsable permet une installation rapide Tension d’Isolation : 600 VAC RMS.
en cas de remplacement des transformateurs. Une commande relais 10 A optionnelle peut se Fréquence : 50/60 Hz.
clipser sur le commutateur de courant, ce qui élimine le besoin de fixer un relais additionnel. Caractéristiques du Boîtier : UL, 94 V-O d’indice d’inflammabilité,
Boîtier en plastique ABS.
ACCESSOIRES Homologations : CE, RoHS, cUL, UL.
SCT-RLY-12, 12 VAC Module de déclenchement de Relais de Tension RoHS
SCT-RLY-24, 24 VAC Module de déclenchement de Relais de Tension.
Besoin en Max. courant
Modèle Plage Sortie Energie continu Réf.
Opérationnelle
SCT10-100 30/60/120 A 4 to 20 mA 24 VDC 120 A DWY60402
SCT10-102 30/60/120 A 0 to 5 VDC Auto-alimenté 120 A DWY60404
SCT20-103 20/100/150 A 0 to 10 VDC Auto-alimenté 150 A DWY60406
